Eaton 9E20KIXL — 20 kVA
Código Eaton 9E20KIXL

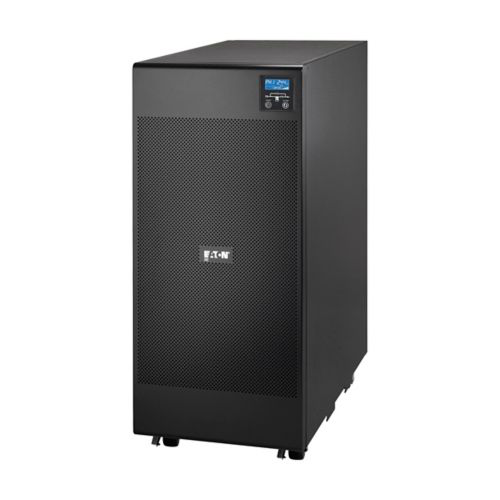

O Eaton 9E20KIXL oferece 20 kVA / 16 kW, dupla conversão e formato torre, sem baterias internas. A entrada pode ser monofásica ou trifásica; a saída é monofásica. A Energia Extra ajuda a definir a ligação e o banco externo.
- Potência
- 20 kVA / 16 kW
- Formato
- Torre
- Saída
- Monofásica 220 / 230 / 240 V
- Baterias
- Banco externo separado
Não foi possível carregar esta imagem.
Não foi possível carregar esta imagem.Uma configuração alinhada à instalação
A entrada é configurável: monofásica 230 V ou trifásica 400 V; opções 220/380 V e 240/415 V. A seleção também considera a tensão dos equipamentos e o limite de potência em VA e W.
Operação acompanhada pelo display
O LCD permite consultar o estado do nobreak e as medições. O bypass interno faz parte da arquitetura do equipamento; os requisitos de continuidade e manutenção devem orientar a instalação.
Defina o banco de baterias
Esta versão XL é fornecida sem baterias internas. O banco externo de ±240 V deve ser dimensionado para a carga e para a autonomia desejada.
Conheça esta configuração
| Código Eaton | 9E20KIXL |
|---|---|
| Potência aparente | 20000 VA |
| Potência ativa | 16000 W |
| Tecnologia | Online de dupla conversão, VFI |
| Formato | Torre |
| Entrada | Configurável: monofásica 230 V ou trifásica 400 V; opções 220/380 V e 240/415 V |
| Saída | Monofásica, 230 V padrão; 220 / 240 V selecionáveis |
| Fator de potência de saída | 0,8 |
| Faixa de entrada a 100% da carga | 176 a 276 V, fase-neutro |
| Faixa de entrada a 50% da carga | 110 a 276 V, fase-neutro |
| Frequência de entrada | 50 / 60 Hz, detecção automática; tolerância de 45 a 66 Hz |
| Regulação de tensão de saída | ±2% |
| Forma de onda | Senoidal |
| Distorção de tensão de saída | Até 3% com carga linear; até 5% com carga não linear |
| Conexões de potência | Entrada e saída cabeadas |
| Baterias internas | Sem baterias internas |
| Tensão nominal do banco | ±240 V (480 V total) |
| Bypass | Estático automático interno e chave manual interna |
| Display | LCD e indicadores LED |
| Comunicação | USB, RS232, EPO e slot para interface opcional; USB e RS232 não são simultâneos |
| Sobrecarga em modo normal | 105–110%: 5 min; 110–130%: 1 min; 130–150%: 10 s; acima de 150%: 100 ms |
| Grau de proteção | IP20 |
| Temperatura da eletrônica | 0 a 40 °C |
| Temperatura de referência das baterias | 5 a 25 °C, conforme condições da ficha |
| Altitude máxima de serviço na ficha | 1.000 m |
| Umidade | 5 a 95%, sem condensação |
| Ruído | Menor que 55 dBA a 1 m, modo normal, carga típica e bateria carregada |
| Dimensões (L × P × A) | 350 × 706 × 816 mm |
| Folga traseira | 150 mm para conexões e ventilação |
| Peso | 48 kg |
Dúvidas sobre esta configuração
A saída é trifásica?
Não. A saída é monofásica. A entrada pode ser monofásica ou trifásica, conforme a configuração de instalação.
O que informar para receber uma proposta?
Informe a tensão disponível, a lista de equipamentos, o consumo e a autonomia desejada. Esses dados ajudam a conferir a ligação e a composição das baterias.
Documentação técnica: Solicite a ficha técnica à nossa equipe.
