UPSAI · Estabilizadores de tensão

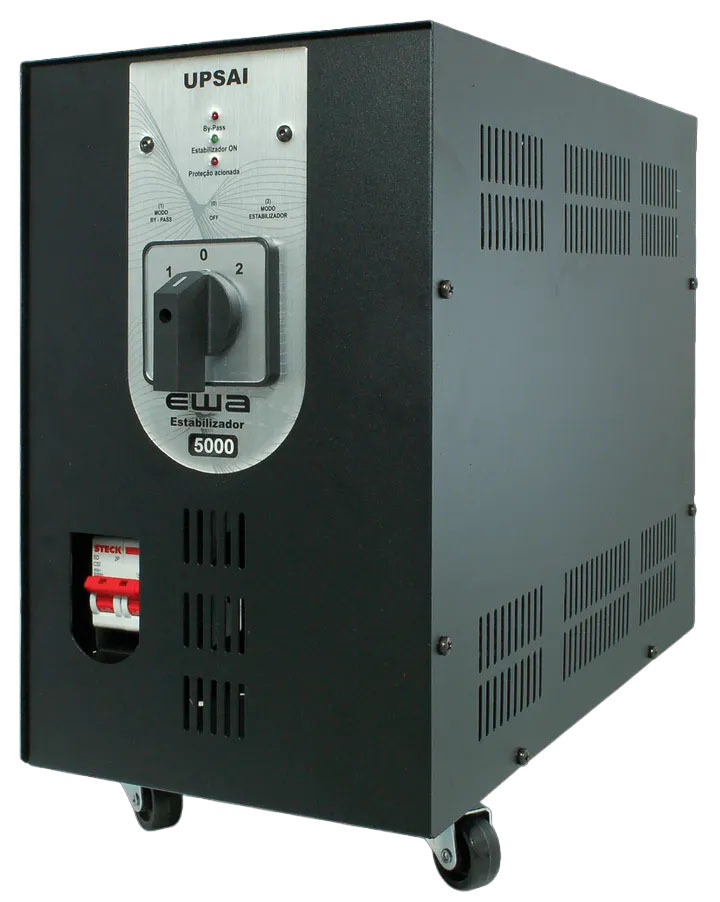

Estabilizador UPSAI EWA 5000 VA · saída 115/220 V não isolada
EWA 5000 VA não isolado
O EWA 5000 VA permite definir a saída em 115 V ou 220 V para uma instalação alimentada em 220 V. A regulação mantém a tensão dentro da faixa especificada.
- Capacidade máxima
- 5.000 VA
- Entrada
- 220 V
- Versão
- Sem transformador isolador
Foto indisponível nesta conexãoFlexibilidade na conexão
Tomadas e borne de saída permitem planejar a distribuição conforme a carga. A seleção da tensão é feita na borneira traseira, antes de conectar os equipamentos.
Recursos para o dia a dia técnico
O controle atua em oito estágios e o modelo dispõe de bypass manual. Esta versão não tem transformador isolador e não acompanha cabo de alimentação; a conexão deve ser dimensionada para a instalação.
Condições para planejar a instalação
A ficha informa operação entre 0 e 40 °C, umidade de até 95% sem condensação e gabinete IP31. Considere essas condições, o espaço e a configuração elétrica ao escolher o equipamento. A frequência padrão é 60 Hz; 50 Hz é uma opção a especificar.
Características para a sua escolha
| Potência em VA | 5.000 VA; capacidade máxima declarada |
|---|---|
| Entrada | 220 V, faixa de ±15% |
| Saída configurável | 115 V ou 220 V por borneira traseira |
| Regulação de saída | ±3% |
| Tecnologia | Tap-Change microprocessada, 8 estágios |
| Comutação | 8 ms (1/2 ciclo), conforme a ficha |
| Isolação galvânica | Não possui transformador isolador |
| Bypass | Manual |
| Disjuntor | 32 A |
| Conexões | 8 tomadas NBR 14136 e borne de saída |
| Dimensões (A × L × P) | 375 × 210 × 450 mm |
| Peso médio | 31 kg |
| Cabo de alimentação | Não acompanha |
| Frequência | 60 Hz; 50 Hz opcional |
| Rendimento | Superior a 90%, conforme a ficha |
| Distorção harmônica | Não introduz em regime permanente e com carga linear |
| Temperatura de operação | 0 a 40 °C |
| Umidade relativa | 0 a 95%, sem condensação |
| Proteção contra sub e sobretensão | Acionamento automático |
| Proteção contra sobrecarga e curto-circuito | Por fusível ou disjuntor, conforme a versão |
| Filtro de linha | Atenuação de ruídos elétricos, conforme a ficha da linha |
| Proteção contra surtos | Declarada na ficha da linha |
| Proteção via antena | Opcional, conforme a ficha da linha |
| Sinalização visual | LEDs para equipamento ligado, sub/sobretensão e operação em bypass |
| Gabinete | Metálico aterrado; tratamento anticorrosivo e pintura eletrostática epóxi |
| Grau de proteção do gabinete | IP31 |
Dados da ficha UPSAI EWA, com a linha da configuração desta página. Os modelos de 5 kVA com e sem transformador isolador têm saídas diferentes; confira a versão na proposta.
Ele mantém os equipamentos ligados quando falta energia?
O estabilizador regula a tensão enquanto a rede está presente. Para continuar funcionando durante uma falta de energia, converse com nossa equipe sobre um nobreak adequado à sua carga.
As saídas de 115 V e 220 V são usadas ao mesmo tempo?
Neste modelo, a borneira traseira permite configurar a saída para 115 V ou 220 V. Escolha a tensão conforme os equipamentos do projeto; essas opções não correspondem a duas saídas simultâneas.
O que está previsto para a instalação?
Esta versão possui bypass manual e não tem transformador isolador. O cabo de alimentação não acompanha o equipamento; esse item e as conexões devem ser previstos no planejamento da instalação.
Qual é a diferença entre as saídas das versões de 5 kVA?
A ficha declara 115/220 V para o EWA 5000 sem isolação e 110/220 V para o isolado. No isolado, a saída de 220 V admite configuração monofásica ou bifásica conforme o documento. Informe a versão e os requisitos da instalação ao solicitar a proposta; 110 V e 115 V não devem ser considerados equivalentes.
Documentação técnica: Solicite a ficha técnica à nossa equipe.
