CB 600 — conexão de baterias
Referência CB 600
O Intelbras CB 600 conecta o nobreak ao módulo de baterias por conectores SB 50 nas duas pontas. Tem 1,5 m de comprimento, corrente máxima de 50 A e tensão máxima do conjunto de 60 Vcc. Informe os modelos dos equipamentos para a Energia Extra conferir a aplicação.
- Comprimento do cabo
- 1,5 m
- Conector
- SB 50 nas duas pontas
- Corrente máxima
- 50 A
- Tensão máxima do conjunto
- 60 Vcc
Não foi possível carregar a foto deste produto.Conexão entre o nobreak e as baterias

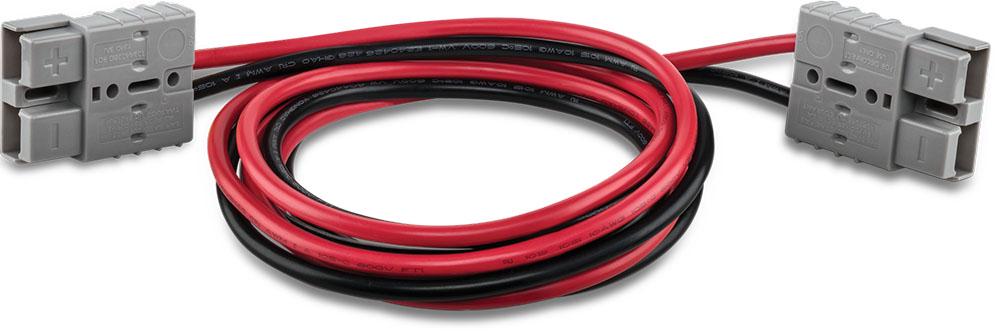

O cabo tem conectores SB 50 nas duas pontas e condutores flexíveis de 10 AWG, equivalentes a 6 mm² conforme a ficha Intelbras. O fio preto identifica o polo negativo; o vermelho, o positivo.
Confira os limites do conjunto
A ficha declara corrente máxima de 50 A e tensão máxima do conjunto de 60 Vcc. Os 600 V informados para o fio correspondem à tensão de isolamento e não à tensão de uso do cabo montado.
Escolha a conexão para a sua configuração
Além do encaixe SB 50, confira tensão, corrente e polaridade do nobreak e do módulo de baterias. Envie os modelos completos à nossa equipe para definir o cabo e os demais itens da proposta.
Conheça esta configuração
| Tipo | Cabo engate rápido para conexão de baterias |
|---|---|
| Comprimento do cabo | 1,5 m |
| Conector | SB 50 |
| Terminação | Conector nas duas pontas |
| Condutor | Cabo flexível 10 AWG (equivalente a 6 mm²) |
| Terminal | SB 50 |
| Corrente máxima | 50 A |
| Tensão máxima do conjunto | 60 Vcc |
| Tensão de isolamento do fio | 600 V |
| Isolação do fio | PVC |
| Polaridade | Preto (negativo) / vermelho (positivo) |
| Dimensões (L × A) | 1500 × 16 mm |
| Peso | 0,242 kg |
| Temperatura de operação | 0 a 40 °C |
| Umidade de operação | 0 a 90%, sem condensação |
| Compatibilidade declarada | Nobreaks e módulos de bateria com conexão SB 50 |
Com qual equipamento você vai usar este item?
Informe o modelo completo do equipamento e o que precisa acrescentar ou substituir. Uma foto da etiqueta e das conexões ajuda a esclarecer a aplicação antes da cotação.
CB 600 e CBO 603 são iguais?
O CB 600 tem SB 50 nas duas pontas e 1,5 m. O CBO 603 tem SB 50 e terminais tipo olhal de 8 mm. A escolha depende das conexões do conjunto.
O conector SB 50 comprova compatibilidade?
O encaixe SB 50 deve ser acompanhado da conferência de tensão, corrente e polaridade. Para o CB 600, a ficha declara corrente máxima de 50 A e tensão máxima do conjunto de 60 Vcc. Informe os modelos do nobreak e do módulo à nossa equipe.
Os 600 V do fio são a tensão de uso do conjunto?
Os 600 V indicam a tensão de isolamento do fio. A tensão máxima declarada para o conjunto CB 600 é 60 Vcc. Esse limite deve orientar a conferência da aplicação.
Documentação técnica: Solicite a ficha técnica à nossa equipe.
