Intelbras · Chaves ATS

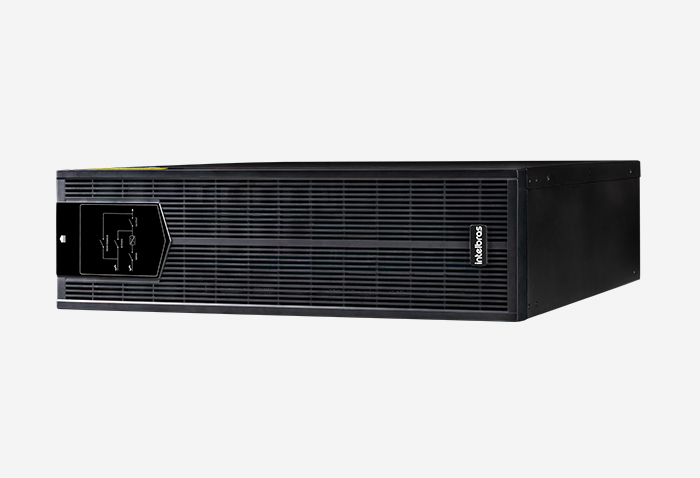

CBM 3PH-380V-40A-FF-RT
Referência CBM 3PH-380V-40A-FF-RT
Inclua o acesso para manutenção no planejamento do nobreak. A Intelbras CBM 3PH-380V-40A-FF-RT oferece um caminho de bypass com comutação manual. A Energia Extra ajuda a conferir a referência do UPS, os limites elétricos e a instalação antes de compor a proposta.
- Potência nominal
- 20 kVA
- Comutação
- Manual
- Altura no rack
- 3U
Não foi possível carregar a foto deste produto.Manutenção prevista desde o projeto
A chave permite compor o caminho de alimentação usado na manutenção do nobreak. A comutação é manual e precisa seguir o procedimento do conjunto. A definição começa pela referência do UPS e pelas condições do circuito.
Limites para orientar a escolha
A ficha declara potência nominal de 20 kVA, corrente máxima de 63 A e tensão máxima de 400 V, com três fases, neutro e terra. Esses valores devem ser conferidos com a instalação e com o modelo de nobreak relacionado pelo fabricante.
Espaço e conexões no rack
O gabinete ocupa 3U em rack de 19 polegadas. A tabela apresenta as dimensões, a proteção e os terminais indicados na ficha. A Energia Extra ajuda a organizar os itens da proposta e as condições necessárias à integração.
Conheça esta configuração
| Tipo | Chave bypass de manutenção rack/torre |
|---|---|
| Potência nominal | 20 kVA |
| Corrente máxima — ficha | 63 A |
| Tensão máxima | 400 V |
| Faseamento | 3 fases + neutro + terra |
| Comutação | Manual |
| Tempo de comutação — ficha | Menor que 10 ms |
| Entradas do bypass | Fonte de energia independente e UPS |
| Bitola recomendada na ficha | 10 mm² para operação 3:3 |
| Terminais recomendados | Tipo olhal |
| Proteção | Disjuntor de 63 A, 3P, classe C |
| Gabinete | Metálico, com pintura eletrostática |
| Padrão do rack | 19 polegadas |
| Altura no rack | 3U |
| Cor | Preta |
| Dimensões (L × A × P) | 438 × 130 × 550 mm |
| Peso líquido | 8 kg |
| Ruído audível | Menor que 30 dB |
| Temperatura de operação | 0 a 40 °C |
| Umidade de operação | 0 a 95%, sem condensação |
| Compatibilidade indicada na ficha — 4820131 | DNB 20KVA-FF-RT-SB |
Com qual equipamento você vai usar este item?
Informe o modelo completo do equipamento e o que precisa acrescentar ou substituir. Uma foto da etiqueta e das conexões ajuda a esclarecer a aplicação antes da cotação.
A chave faz a transferência automaticamente?
A ficha declara comutação manual. O tempo de comutação informado é menor que 10 ms, nas condições de operação do equipamento.
Qual nobreak aparece na compatibilidade da ficha?
O documento identifica o DNB 20KVA-FF-RT-SB, código 4820131. A referência completa deve ser conferida antes do fornecimento; versões com nomes semelhantes não recebem vínculo automático.
Como conferir o espaço para instalação?
A ficha informa 3U de altura e dimensões de 438 × 130 × 550 mm, na ordem largura, altura e profundidade. O projeto também considera conexões e acesso para manutenção.
Documentação técnica: Solicite a ficha técnica à nossa equipe.
