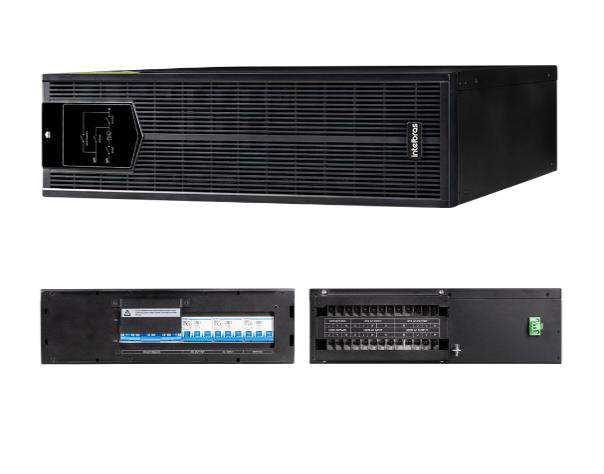

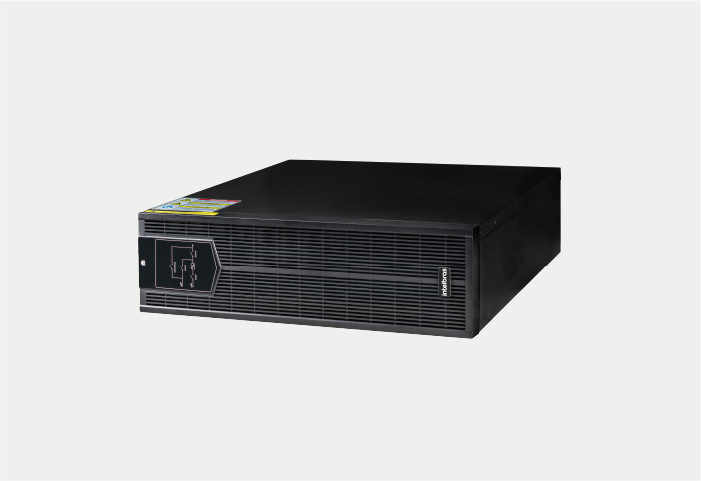

Intelbras · Chaves ATS
CBM 3PH-TT-80A-RT
Referência CBM 3PH-TT-80A-RT
Planejar a manutenção também faz parte da continuidade da operação. A Intelbras CBM 3PH-TT-80A-RT permite compor o caminho de bypass dos nobreaks indicados pelo fabricante. A Energia Extra ajuda a definir o conjunto, considerando a carga e a instalação.
- Potência nominal
- 40 kVA
- Corrente máxima
- 80 A
- Altura no rack
- 3U
Não foi possível carregar a foto deste produto.
Não foi possível carregar esta foto.Manutenção prevista no projeto
O bypass oferece um caminho de alimentação para as cargas durante intervenções no nobreak, quando o sistema está instalado e é operado conforme o procedimento previsto. A comutação desta chave é manual; a ficha informa tempo de comutação de 0 ms.
Limites que orientam a composição
A ficha v3 informa potência nominal de 40 kVA, corrente máxima de 80 A e tensão máxima de 500 V, com três fases, neutro e terra. O gabinete ocupa 3U no rack. O disjuntor de 100 A é uma especificação de proteção distinta da corrente máxima de 80 A do conjunto.
Compatibilidade por referência
O fabricante relaciona três modelos: DNB-20KVA-3PH-220V-TF-RT-BE, DNB-30KVA-3PH-380V-TF-RT-BE e DNB-40KVA-3PH-380V-TF-RT-BE. A Energia Extra confere a referência do nobreak, as fontes de alimentação e as conexões antes de apresentar a composição da proposta.
Conheça esta configuração
| Tipo | Chave bypass de manutenção |
|---|---|
| Potência nominal | 40 kVA |
| Corrente máxima | 80 A |
| Tensão máxima | 500 V |
| Fases | 3 fases + neutro + terra |
| Comutação | Manual |
| Tempo de comutação — ficha | 0 ms |
| Entradas do bypass | Fonte de energia independente + UPS |
| Bitola dos cabos recomendada — ficha v3 | 25 mm²; dimensionamento dos fios conforme NBR 5410, como orienta a ficha |
| Terminais dos cabos recomendados | Tipo olhal |
| Proteção | Disjuntor de 100 A, classe C |
| Gabinete | Metálico |
| Padrão do rack | 19 polegadas |
| Altura no rack | 3U |
| Cor | Preta |
| Dimensões (L × A × P) | 438 × 130 × 550 mm |
| Peso líquido | 8 kg |
| Ruído audível | Menor que 40 dB a 1 m |
| Temperatura de operação | 0 a 40 °C |
| Umidade de operação | 0 a 95%, sem condensação |
| Compatibilidade documentada — 4820183 | DNB-20KVA-3PH-220V-TF-RT-BE |
| Compatibilidade documentada — 4820166 | DNB-30KVA-3PH-380V-TF-RT-BE |
| Compatibilidade documentada — 4820182 | DNB-40KVA-3PH-380V-TF-RT-BE |
Com qual equipamento você vai usar este item?
Informe o modelo completo do equipamento e o que precisa acrescentar ou substituir. Uma foto da etiqueta e das conexões ajuda a esclarecer a aplicação antes da cotação.
A transferência é automática?
A ficha informa comutação manual. O valor de 0 ms declarado para a comutação não transforma a chave em um dispositivo automático; a operação segue o procedimento do modelo.
O disjuntor de 100 A permite utilizar cargas acima de 80 A?
A ficha declara corrente máxima de 80 A para a chave e disjuntor de proteção de 100 A, classe C. O valor do disjuntor não amplia o limite de corrente do conjunto.
Quais nobreaks são relacionados na ficha v3?
DNB-20KVA-3PH-220V-TF-RT-BE — 4820183; DNB-30KVA-3PH-380V-TF-RT-BE — 4820166; DNB-40KVA-3PH-380V-TF-RT-BE — 4820182.
A ficha substitui o projeto e o procedimento de manutenção?
A ficha orienta a escolha do produto. A instalação, as conexões e as manobras dependem do conjunto e do procedimento específico; esses itens são considerados na proposta.
Documentação técnica: Solicite a ficha técnica à nossa equipe.
Nobreaks relacionados na ficha: DNB-20KVA-3PH-220V-TF-RT-BE · DNB-30KVA-3PH-380V-TF-RT-BE · DNB-40KVA-3PH-380V-TF-RT-BE. Composição definida na proposta.
