Intelbras · Chaves ATS
CBM 63A RT
Referência CBM 63A RT
Para planejar a manutenção do nobreak mantendo a alimentação das cargas, a CBM 63A RT permite comutação manual entre o UPS e a rede. A Energia Extra confere as condições do circuito e a integração antes de compor a proposta.
- Potência
- 10 kVA
- Limites
- 63 A / 250 V
- Comutação
- Manual
- Rack
- 19 polegadas / 2U
Não foi possível carregar a foto deste produto.
Não foi possível carregar esta foto.Manutenção planejada
A chave ocupa 2U em rack de 19 polegadas. A ficha técnica indica os nobreaks DNB 6 kVA RT ou DNB 10 kVA RT. Sua aplicação considera, em conjunto, a potência nominal de 10 kVA, a corrente máxima de 63 A e a tensão máxima de 250 V. A Energia Extra confere a versão do UPS e as condições do conjunto antes de compor a proposta.
Como funciona a transferência
A comutação da fonte é manual. Ao abrir a tampa, o sinal pode levar o UPS ao modo bypass, desde que o cabo esteja instalado e o nobreak configurado. Essa preparação automática não transforma a chave em uma transferência automática de fontes. Durante o bypass de manutenção, a carga recebe energia da rede e fica sem a proteção do UPS.
Composição para a instalação
Informe o nobreak, a tensão, o faseamento e a carga atendida. A equipe verifica as conexões, a integração do sinal e os requisitos do local. A instalação e as manobras seguem o procedimento completo do manual, com profissional habilitado.
Conheça esta configuração
| Tipo | Chave bypass de manutenção rack/torre |
|---|---|
| Potência nominal | 10 kVA |
| Corrente máxima | 63 A |
| Tensão máxima | 250 V |
| Faseamento | Monofásico (F + N) ou bifásico (F + F) |
| Comutação | Manual |
| Tempo de comutação informado | 0 ms, nas condições de instalação e operação do manual |
| Entradas do bypass | Fonte de energia independente e UPS |
| Bitola dos cabos recomendada | 10 mm² |
| Terminais dos cabos recomendados | Ilhós |
| Proteção | Disjuntor de 63 A, Classe C |

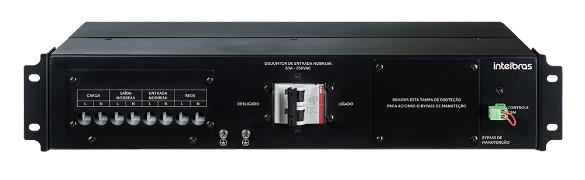

| Conexões | Bornes de entrada e saída; ponto de aterramento |
| Sinal da tampa | Abertura da tampa gera sinal para preparar o UPS para a transferência manual |
| Padrão do rack | 19 polegadas |
| Altura no rack | 2U |
| Gabinete | Metálico, com pintura eletrostática |
| Cor | Preta |
| Dimensões (L × A × P) | 440 × 86 × 158 mm |
| Peso líquido | 3 kg |
| Ruído audível | Menor que 40 dB a 1 m |
| Temperatura de operação | 0 a 40 °C |
| Umidade de operação | 0 a 95%, sem condensação |
| Compatibilidade declarada | Nobreak online DNB 6 kVA RT ou DNB 10 kVA RT; conferir a versão e a integração do conjunto |
| Condição para o sinal automático | Cabo de sinal de bypass devidamente instalado e UPS configurado |
| Alimentação durante a manutenção | Em bypass de manutenção, a carga fica alimentada pela rede e não permanece protegida pelo UPS |
Com qual equipamento você vai usar este item?
Informe o modelo completo do equipamento e o que precisa acrescentar ou substituir. Uma foto da etiqueta e das conexões ajuda a esclarecer a aplicação antes da cotação.
A troca entre rede e nobreak é automática?
A chave de comutação é manual. O sinal da tampa pode preparar automaticamente o UPS para a transferência, com cabo instalado e configuração adequada.
A carga continua protegida pelo nobreak durante a manutenção?
Em bypass de manutenção, a carga é alimentada pela rede e não está protegida pelo UPS.
Ela serve em qualquer nobreak de 10 kVA?
Também é necessário verificar tensão, corrente, faseamento, conexões e integração do sinal de bypass. A potência isoladamente não comprova compatibilidade.
Documentação técnica: Solicite a ficha técnica à nossa equipe.
Nobreaks com vínculo documental: DNB 6.0 kVA RT SB · DNB 10 kVA 220 V RT SB.
