Intelbras · Acessórios para nobreaks
CBO 603 — conexão de baterias
Referência CBO 603
Para conectar baterias externas ao nobreak compatível, o CBO 603 reúne cabo principal e três cabos de série. A seleção considera as conexões e os limites do conjunto, além da autonomia desejada para a instalação.
- Cabo principal
- 1,5 m
- Conexões
- SB 50 / olhal 8 mm
- Tensão máxima
- 60 Vdc
- Corrente máxima
- 50 A
Não foi possível carregar a foto deste produto.Conexões e limites definidos

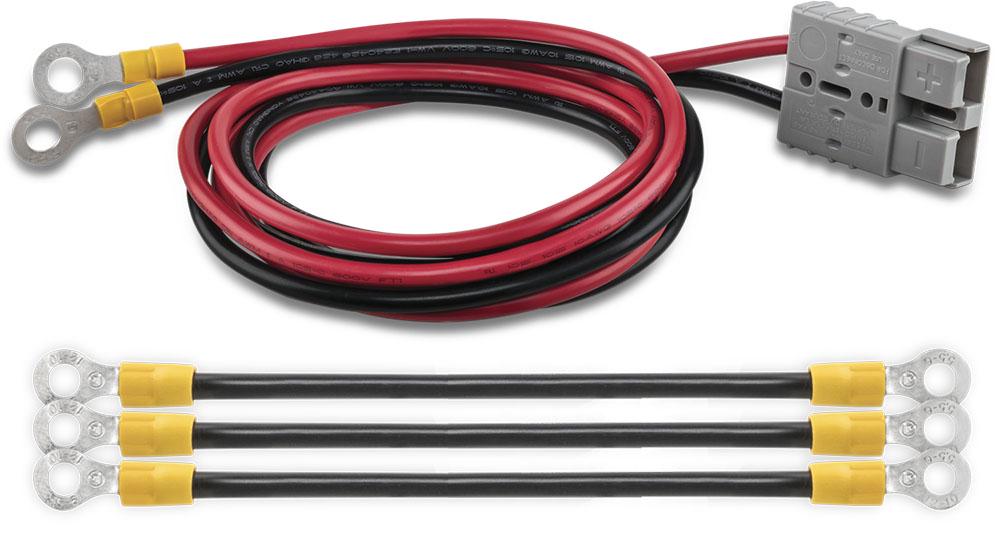

O cabo principal tem 1,5 m, conector SB 50 e terminais olhal de 8 mm. Os três cabos de série têm 20 cm cada. A ficha informa 50 A de corrente máxima e 60 Vdc de tensão máxima para o conjunto. Esses limites precisam ser respeitados mesmo quando o conector tem o mesmo formato de outro equipamento.
Escolha para o banco correto
A ficha relaciona expressamente o SNB 2000VA BI e descreve a conexão de quatro baterias externas. Informe a referência do nobreak e a composição do banco para conferir tensão, corrente e conexões antes do fornecimento.
Conheça esta configuração
| Tipo | Conjunto de cabos para conexão de baterias externas |
|---|---|
| Composição | Um cabo principal e três cabos de série |
| Comprimento do cabo principal | 1,5 m |
| Comprimento de cada cabo de série | 20 cm |
| Condutores | Flexíveis, 10 AWG; equivalência indicada na ficha: 6 mm² |
| Conector | SB 50, Anderson Power |
| Terminais | Olhal de 8 mm |
| Corrente máxima do conjunto | 50 A |
| Tensão máxima do conjunto | 60 Vdc |
| Tensão de isolamento do fio | 600 V; o limite do conjunto permanece 60 Vdc |
| Isolação do fio | Policloreto de vinila (PVC) |
| Cores dos condutores | Preto para negativo e vermelho para positivo |
| Modelo expressamente relacionado | SNB 2000VA BI |
| Temperatura de operação | 0 a 40 °C |
| Umidade de operação | 0 a 90%, sem condensação |
Com qual equipamento você vai usar este item?
Informe o modelo completo do equipamento e o que precisa acrescentar ou substituir. Uma foto da etiqueta e das conexões ajuda a esclarecer a aplicação antes da cotação.
Ter conector SB 50 é suficiente para escolher o cabo?
Também devem ser conferidos os limites do conjunto: 60 Vdc e 50 A, além das conexões e da polaridade previstas pelo fabricante.
A indicação de 600 V no tipo do cabo permite um banco de 600 V?
Não. A própria ficha separa a indicação do condutor do limite de tensão do conjunto CBO 603, que é de 60 Vdc.
O que acompanha o conjunto?
Um cabo principal de 1,5 m e três cabos de série de 20 cm, conforme a ficha consultada.
Documentação técnica: Solicite a ficha técnica à nossa equipe.
