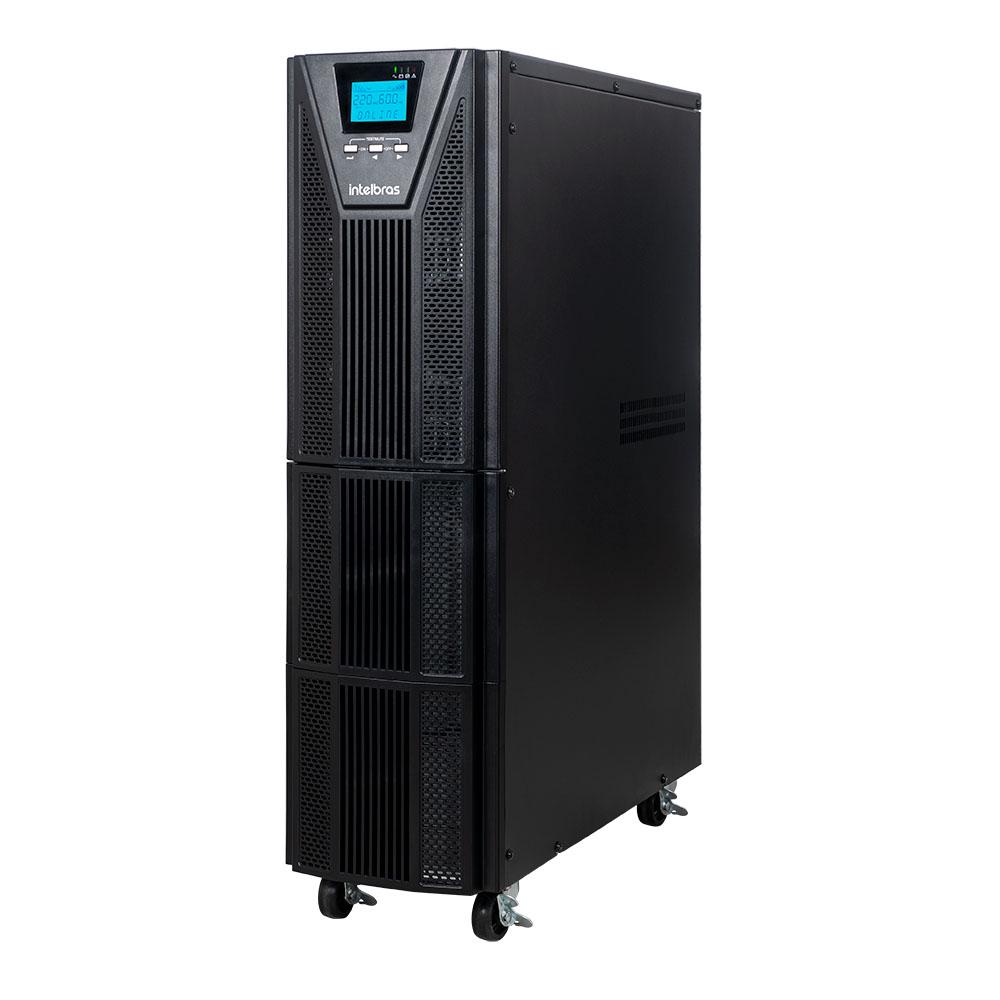

DNB 10 kVA 220 V TW SB
Código Intelbras 4822054
O DNB 10 kVA 220 V TW SB combina dupla conversão e saída senoidal para alimentar servidores e equipamentos de TI. A Energia Extra ajuda a dimensionar a carga e o banco de baterias para a sua rotina.
- Potência
- 10 kVA / 10 kW
- Formato
- Torre
- Banco
- 240 V — baterias separadas
- Saída padrão
- 220 V
Não foi possível carregar a foto deste produto.
Não foi possível carregar esta foto.Energia para a operação de TI
A potência de 10 kVA / 10 kW e a transferência de 0 ms entre rede e bateria ajudam a atender equipamentos sensíveis a interrupções. O projeto considera o consumo real, a expansão prevista e as conexões de cada carga. O fator de potência de saída 1,0 é uma característica distinta da eficiência energética.
Baterias e espaço na instalação
A versão SB é fornecida sem baterias e admite a composição interna de 20 baterias de 12 V / 9 Ah. O barramento é de 240 V. O módulo externo MB 2009 240V TW também pode compor o projeto, com fornecimento separado. A autonomia é avaliada para os equipamentos atendidos.
Acompanhamento e escolha do conjunto
USB e RS232 permitem acompanhamento local. Para acesso remoto pela rede, a PGR 801L é um acessório opcional. Envie os modelos dos equipamentos, o consumo, a tensão disponível e a autonomia desejada. A equipe confere as condições de instalação e apresenta a composição da proposta.
Conheça esta configuração
| Código Intelbras | 4822054 |
|---|---|
| Potência em VA | 10000 VA |
| Potência ativa | 10000 W |
| Tecnologia | Online de dupla conversão |
| Formato | Torre |
| Alimentação | Monovolt |
| Tensão nominal de entrada | 220 / 230 / 240 V; padrão de fábrica 220 V |
| Corrente nominal de entrada | 45,5 A |
| Fases de entrada | Monofásico: fase-neutro-terra ou fase-fase-terra |
| Frequência nominal de entrada | 50 / 60 Hz; padrão 60 Hz |
| Faixa de frequência de entrada | 40 a 70 Hz |
| Conexão de entrada | Bornes de 60 A |
| Faixa de entrada — carga abaixo de 50% | 175 a 288 V |
| Faixa de entrada — carga acima de 50% | 120 a 288 V |
| Fator de potência de entrada | Maior que 0,99 |
| Distorção de corrente de entrada — THDi | Menor que 3%, com carga linear |
| Consumo a vazio | 130 W |
| Compatibilidade com gerador | Mediante compatibilidade de tensão e frequência e dimensionamento do conjunto |
| Disjuntor de entrada | Bipolar, Classe D, 60 A |
| Tensão nominal de saída | 220 / 230 / 240 V; padrão de fábrica 220 V |
| Fases de saída | Monofásico: fase-neutro-terra |
| Frequência nominal de saída | 50 / 60 Hz; padrão 60 Hz |
| Fator de potência de saída | 1,0 |
| Forma de onda | Senoidal pura |
| Variação de frequência em dupla conversão | ±0,1 Hz |
| Regulação de tensão em dupla conversão | ±1% |
| Fator de crista | 3:1 |
| Distorção de tensão — carga linear | Até 2% |
| Distorção de tensão — carga não linear | Até 5% |
| Eficiência — dupla conversão | Até 92% |
| Eficiência — modo Eco | Até 95% |
| Eficiência — bypass | Até 95% |
| Conexões de saída | Bornes de 60 A |
| Transferência rede para bateria | 0 ms |
| Transferência rede para bypass | 0 ms |
| Sobrecarga | 105–110%: 10 min; 110–125%: 1 min; 126–150%: 30 s |
| Atuação por sobrecarga | Transferência para o modo bypass |
| Proteção contra curto-circuito | Limitação eletrônica nos modos rede e bateria; atuação do disjuntor em bypass |
| Proteção contra sobreaquecimento | Em rede, transfere para bypass; em bateria, desliga |
| Baterias internas | Não inclusas; capacidade interna para 20 baterias VRLA de 12 V / 9 Ah |
| Tensão do barramento de baterias | 240 V |
| Corrente de carga | Ajustável de 1 a 5 A; padrão de fábrica 2 A |
| Terminal para baterias externas | Engate rápido SB 50 |
| Módulo externo compatível | MB 2009 240V TW — 20 baterias de 12 V / 9 Ah; adquirido separadamente |
| Capacidade de bancos de baterias externas — ficha | Até 5 |
| Limite externo informado no manual | 36 Ah; verificar a configuração do conjunto |
| Gerenciamento local | USB ou RS232 |
| Gerenciamento remoto | SNMP por placa PGR 801L opcional, adquirida separadamente |
| Paralelismo | Até quatro nobreaks em paralelo, conforme projeto e manual |
| Autodiagnóstico | Sim |
| Alarmes | Falha de rede, bateria baixa, sobrecarga e falhas do sistema |
| Display | LCD e LEDs para acompanhamento de grandezas e estados |
| Fim de autonomia | Alerta audiovisual e desligamento do nobreak |

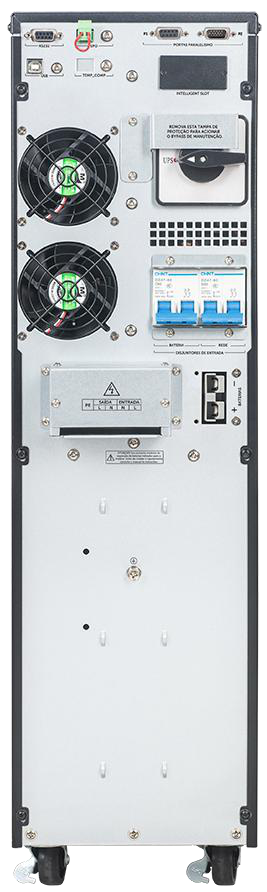

| Chave bypass de manutenção | Chave rotacional protegida no painel traseiro; alimenta a carga pela rede durante a manutenção |
| Temperatura de operação | 0 a 40 °C |
| Temperatura de armazenamento | −25 a 55 °C |
| Umidade | 0 a 95%, sem condensação |
| Altitude de referência | Abaixo de 1.000 m; acima disso, aplicar redução de potência conforme manual |
| Ruído audível | Menor que 65 dB |
| Dimensões máximas (L × P × A) | 191 × 711 × 495 mm |
| Peso | 25,9 kg, sem baterias |
Conte como é a sua instalação.
Uma lista dos equipamentos, a tensão disponível e o espaço para instalação ajudam a iniciar a análise. Se a operação tiver requisitos de continuidade ou gerenciamento, inclua essas informações.
O nobreak acompanha baterias?
Não inclusas; capacidade interna para 20 baterias VRLA de 12 V / 9 Ah.
Qual módulo pode compor este conjunto?
MB 2009 240V TW, com 20 baterias de 12 V / 9 Ah. O fornecimento é separado e a quantidade depende do dimensionamento.
O gerenciamento remoto está incluído?
A comunicação local é feita por USB ou RS232. O gerenciamento remoto usa a placa PGR 801L, adquirida separadamente.
Ele serve para qualquer equipamento?
A seleção considera carga, tensão e aplicação. O fabricante restringe o uso com equipamentos de sustentação à vida e aparelhos movidos a motor; a equipe verifica a adequação dos equipamentos informados.
Documentação técnica: Solicite a ficha técnica à nossa equipe.
Acessórios adquiridos separadamente: MB 2009 240 V TW · PGR 801L.
