DNB 10 kVA ISO TW
Código Intelbras 4822055
O Intelbras DNB 10 kVA ISO TW combina dupla conversão e transformador isolador integrado para avaliar a alimentação dos equipamentos da empresa. Esta versão inclui vinte baterias; a tensão final de saída deve ser confirmada ao definir a proposta.
- Pico declarado
- 10 kVA / 10 kW
- Baterias
- 20 × 12 V / 9 Ah
- Formato
- Torre
- Transformador
- Isolador integrado
Não foi possível carregar a foto deste produto.
Não foi possível carregar esta foto.Uma escolha ligada aos equipamentos da sua operação
A ficha declara 10 kVA / 10 kW de pico e transferência de 0 ms entre rede e bateria. O dimensionamento considera consumo em VA e W, forma de onda, modo de operação e requisitos de cada equipamento. Fator de potência 1,0 e eficiência energética são características distintas.
Baterias incluídas e expansão com composição definida
Esta versão inclui vinte baterias VRLA de 12 V e 9 Ah, em banco de 240 Vcc. A referência externa documentada é o MB 2009 240V TW, adquirido separadamente. A ficha desse módulo limita a expansão a quatro módulos, considerando também os requisitos do nobreak. A autonomia depende da carga, da configuração e das condições das baterias.
Acompanhe a operação e planeje a manutenção

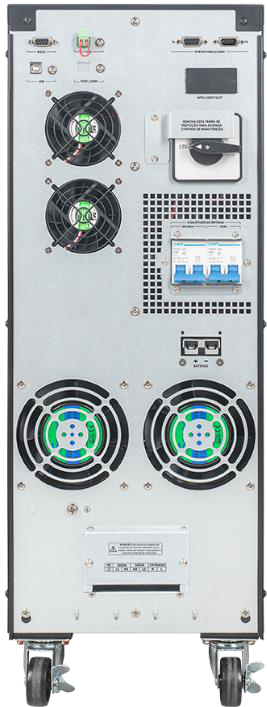

USB e RS232 permitem acompanhamento local. A placa de paralelismo acompanha o produto e permite um projeto com até quatro nobreaks; o acesso remoto SNMP exige a PGR 801L, adquirida separadamente. A chave de bypass de manutenção fica no painel traseiro e deve ser operada conforme o manual por equipe qualificada.
Confirme a tensão na especificação do conjunto
O transformador isolador é parte desta versão. O resumo da ficha cita saída de 120 ou 220 V, enquanto a tabela do transformador informa secundário de 110 + 110 V. Informe à Energia Extra a tensão exigida pelos equipamentos para confirmar a configuração correspondente antes da proposta.
Conheça esta configuração
Referência e capacidade
| Código Intelbras | 4822055 |
|---|---|
| Potência de pico — VA | 10.000 VA (10 kVA) |
| Potência de pico — W | 10.000 W (10 kW) |
| Tecnologia | Online de dupla conversão |
| Formato | Torre (TW) |
| Alimentação | Monovolt; padrão de entrada 220 V |
Entrada e proteção
| Tensão nominal de entrada | 220 / 230 / 240 V; padrão de fábrica 220 V |
|---|---|
| Corrente nominal de entrada | 45,5 A |
| Fases de entrada | Monofásico: fase-neutro-terra ou fase-fase-terra |
| Frequência nominal de entrada | 50 / 60 Hz; padrão 60 Hz |
| Faixa de frequência de entrada | 40 a 70 Hz |
| Conexão de entrada | Bornes de 60 A |
| Faixa de entrada — carga abaixo de 50% | 175 a 288 V, conforme o quadro da ficha |
| Faixa de entrada — carga acima de 50% | 120 a 288 V, conforme o quadro da ficha |
| Correção de fator de potência | Sim |
| Fator de potência de entrada | Maior que 0,99 |
| Distorção de corrente de entrada — THDi | Menor que 3%, com carga linear |
| Consumo a vazio | 200 W |
| Disjuntor de entrada | Bipolar, Classe D, 60 A |
Saída e qualidade da energia
| Tensão nominal — quadro Saída da ficha | 220 / 230 / 240 V; padrão 220 V; conferir a seção do transformador e a tensão final na proposta |
|---|---|
| Fases de saída | Monofásico: fase-neutro-terra |
| Frequência nominal de saída | 50 / 60 Hz; padrão 60 Hz |
| Fator de potência de saída | 1,0 |
| Forma de onda | Senoidal pura |
| Variação de frequência em dupla conversão | ±0,1 Hz |
| Regulação de tensão em dupla conversão | ±1% |
| Fator de crista | 3:1 |
| Distorção de tensão — carga linear | Até 1% |
| Distorção de tensão — carga não linear | Até 2% |
| Eficiência — dupla conversão | Até 94% |
| Eficiência — modo Eco | Até 98% |
| Eficiência — bypass | Até 98% |
| Conexões de saída | Bornes de 60 A |
Bypass, transferências e proteções
| Transferência rede para bateria | 0 ms |
|---|---|
| Transferência rede para bypass | 0 ms |
| Faixa de tensão de entrada em bypass | Limite superior: +25% em 220 V, +20% em 230 V e +15% em 240 V; limite inferior: −45% |
| Faixa de frequência em bypass | ±10% |
| Sobrecarga — faixas da ficha | 105–110%: 10 min; 110–125%: 1 min; 126–150%: 30 s |
| Atuação por sobrecarga | Transferência para o modo bypass |
| Proteção contra curto-circuito | Rede e bateria: limitação eletrônica de corrente; bypass: atuação do disjuntor de entrada |
| Proteção contra sobreaquecimento | Em rede, transfere para bypass; em bateria, desliga imediatamente |
| Proteção em bypass | Disjuntor de entrada |
Baterias, recarga e expansão
| Baterias internas | 20 baterias VRLA de 12 V / 9 Ah, incluídas |
|---|---|
| Tensão do barramento de baterias | 240 Vcc |
| Corrente de carga | Ajustável de 1 a 5 A; padrão de fábrica 1 A |
| Terminal para baterias externas | Engate rápido SB 50 |
| Limite de bancos — campo da ficha do nobreak | Até 5; não equivale à autorização de cinco módulos MB 2009 TW |
| Módulo externo compatível | MB 2009 240V TW — 20 baterias de 9 Ah; adquirido separadamente |
| Limite próprio do módulo MB 2009 TW | Até 4 módulos em paralelo, conforme a ficha do módulo; respeitar também os requisitos do nobreak |
| Tensão DOD | Configurável; padrão de 10,5 V por bateria |
| Tensão de flutuação | Configurável; padrão de 13,5 V por bateria |
| Proteção das baterias internas | Disjuntor |
| Proteção das baterias externas | Disjuntor |
| Fim de autonomia | Alerta audiovisual e desligamento do nobreak |
| Capacidade máxima do banco externo | 36 Ah, conforme a ficha |
Gerenciamento e manutenção
| Gerenciamento local | USB e RS232 |
|---|---|
| Gerenciamento remoto | SNMP por placa PGR 801L, adquirida separadamente |
| Paralelismo | Até quatro nobreaks em paralelo, conforme projeto |
| Placa de paralelismo | Incluída; distinta da placa SNMP opcional |
| Autodiagnóstico | Sim |
| Gerenciamento avançado das baterias | Sim |
| Alarmes | Falha de rede, bateria baixa, sobrecarga e falhas do sistema |
| Display | LCD e LEDs para acompanhamento de entrada, saída, baterias, temperatura e estados |
| Chave bypass de manutenção | Chave rotacional protegida no painel traseiro; alimentação das cargas pela rede durante a manutenção |
| Transferência para bypass de manutenção | 0 ms, conforme a ficha |
Transformador e conferência da saída
| Transformador isolador | Montado internamente; potência de 10 kVA |
|---|---|
| Isolação galvânica | 1,2 kV, conforme campo Tipo de transformador |
| Frequência do transformador | 50 / 60 Hz |
| Fator de crista do transformador | 3:1 |
| Enrolamento primário | 220 V; conectado à saída 220 V do nobreak, conforme a ficha |
| Enrolamento secundário — tabela da ficha | 110 V + 110 V ±10%; secundário configurável |
| Tensão de saída — confirmação para a proposta | Confirmar a tensão final: o resumo cita 120/220 V, e a tabela do transformador informa 110 + 110 V; não assumir equivalência |
| Isolação no bypass de manutenção | O transformador mantém a saída isolada |
Instalação e características físicas
| Temperatura de operação | 0 a 40 °C |
|---|---|
| Temperatura de armazenamento | −25 a 55 °C |
| Umidade | 0 a 95%, sem condensação |
| Altitude de referência | Abaixo de 1.000 m; acima disso, aplicar a tabela de redução de potência |
| Potência máxima por altitude — pontos da ficha | 1.000 m: 100%; 1.500 m: 95%; 2.000 m: 91%; 2.500 m: 86%; 3.000 m: 82%; 3.500 m: 78%; 4.000 m: 74%; 4.500 m: 70%; 5.000 m: 67% |
| Ruído audível | Menor que 65 dB |
| Dimensões máximas (L × P × A) | 262 × 712 × 732 mm |
| Peso | 127 kg |
| Restrições de aplicação | Não utilizar para sustentação à vida, equipamentos movidos a motor, micro-ondas ou impressoras a laser; conferir o manual e a etiqueta |
Conte como é a sua instalação.
Uma lista dos equipamentos, a tensão disponível e o espaço para instalação ajudam a iniciar a análise. Se a operação tiver requisitos de continuidade ou gerenciamento, inclua essas informações.
As baterias acompanham esta versão?
Sim. São vinte baterias VRLA de 12 V e 9 Ah, com barramento de 240 Vcc. Esta é a versão com baterias internas; a referência SB tem composição própria.
A placa SNMP vem junto?
Não. A placa de paralelismo está incluída, mas o gerenciamento remoto exige a PGR 801L, adquirida separadamente. USB e RS232 atendem ao acompanhamento local.
Posso usar cinco módulos MB 2009 TW?
A ficha própria do MB 2009 TW declara até quatro módulos em paralelo. O campo de até cinco bancos na ficha do nobreak não amplia esse limite. A composição deve respeitar os dois equipamentos e o banco existente.
Qual é a corrente de recarga?
O ajuste declarado é de 1 a 5 A, com padrão de fábrica de 1 A. A configuração deve corresponder ao banco e às orientações do fabricante.
É possível informar a autonomia apenas pelo modelo?
A duração depende do consumo, das baterias e da composição do conjunto. Envie os equipamentos e o tempo desejado para a Energia Extra dimensionar a proposta.
Qual tensão isolada devo considerar na proposta?
É necessário confirmar a tensão final. O resumo da ficha cita 120/220 V, e a tabela do transformador informa 110 + 110 V. Esses valores não devem ser considerados equivalentes; informe a tensão exigida pelos equipamentos para especificar o conjunto.
