Intelbras · Nobreaks online trifásicos
DNB-10KVA-3PH-220V-FF-RT-BE
Referência DNB-10KVA-3PH-220V-FF-RT-BE

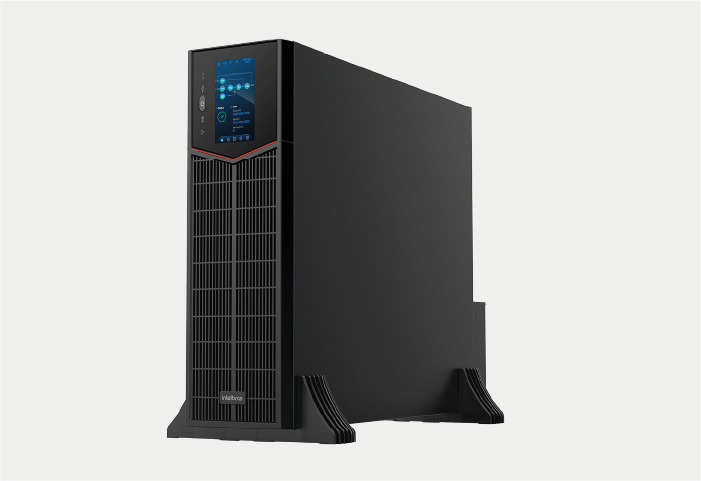

O Intelbras DNB 10 kVA 220 V RT-BE combina dupla conversão com montagem em rack de 19 polegadas ou torre. A Energia Extra dimensiona os módulos externos conforme a carga e a autonomia desejada.
- Potência
- 10 kVA / 10 kW
- Formato
- Rack 3U / torre
- Baterias
- Somente módulos externos
- SNMP
- PGR 502S opcional
Não foi possível carregar a foto deste produto.Espaço e potência para o seu projeto
Esta versão entrega 10 kVA/10 kW, com onda senoidal pura. O equipamento ocupa 3U no rack e mede 438 × 130 × 535 mm, na ordem largura, altura e profundidade. A instalação também deve reservar espaço para os módulos externos e o acesso de manutenção.
Baterias externas conforme a carga
O nobreak não permite montagem de baterias internas. A ficha cita o módulo MB TRI 1609-192V-RT; a equipe dimensiona a composição conforme a carga, a autonomia desejada e os limites do conjunto. A quantidade mínima declarada não define sozinha o fornecimento.
Configuração elétrica e manutenção
Esta versão admite entrada e saída trifásicas, ou entrada trifásica com saída monofásica; também admite entrada e saída monofásicas. A proposta confirma o modo e a tensão final para os equipamentos. A documentação apresenta diferenças na faixa de entrada e na eficiência entre o resumo e a tabela. Esses campos exigem confirmação para a aplicação. O módulo externo de bypass de manutenção é opcional.
Acompanhe a operação
A tela colorida de 4,3 polegadas permite acompanhar o sistema. RS485 e EPO constam da ficha; o gerenciamento SNMP depende da PGR 502S, adquirida separadamente. O fabricante prevê até quatro UPS em paralelo, com placas e cabos de paralelismo inclusos.
Conheça esta configuração
Identificação e tecnologia
| Modelo na ficha | 10KVA-3PH-220V-FF-RT-BE |
|---|---|
| Código Intelbras — matriz da ficha do UPS | 4820167 |
| Topologia | Online de dupla conversão |
| Forma de onda | Senoidal pura |
| Formato | Rack padrão 19 polegadas ou torre autoportante |
| Altura no rack | 3U |
| Configurações de fases | 3:3; 3:1; 1:1 — Entrada/saída trifásica/trifásica ou trifásica/monofásica; também monofásica/monofásica. A proposta confirma o modo e a tensão final para os equipamentos. |
Entrada
| Tensão nominal de entrada | 220 V entre fases (F-F) / 127 V fase-neutro (F-N) |
|---|---|
| Faixa de entrada — tabela técnica | 154–265 V F-F com carga de 75–100%; 120–265 V F-F com carga de 0–75%. Diverge do resumo da página 1; confirmar a faixa da aplicação |
| Faixa de entrada — resumo da ficha | 138–485 Vac, sem faixa de carga definida nesse trecho; divergência documental em esclarecimento |
| Frequência nominal de entrada | 50/60 Hz, com detecção automática |
| Faixa de frequência de entrada | 40–70 Hz |
| Fator de potência de entrada | ≥0,99 |
| Conexão de alimentação | Borne |
| Consumo a vazio | 100 W |
| Distorção da corrente de entrada (THDi) | <3% com carga linear |
| Compatibilidade com grupo gerador | Declarada na ficha; dimensionamento do conjunto conforme projeto |
Saída e operação
| Potência de saída | 10 kVA / 10 kW |
|---|---|
| Fator de potência de saída | 1,0 |
| Tensões de saída — campo da ficha | 190/200/220 V entre fases (L-L); confirmar a configuração e a tensão final para o modo de fases escolhido |
| Frequência de saída em modo bateria | 50/60 Hz ±0,1 Hz |
| Frequência e sincronismo de saída | Entrada 50/60 Hz ±5 Hz: saída sincronizada com a rede. Entrada 40–70 Hz: saída 50/60 Hz ±0,1 Hz sem sincronismo |
| Regulação de tensão em dupla conversão | Estática: ±1%; dinâmica: ±3% |
| Fator de crista | 3:1 |
| Distorção de tensão de saída (THDv) | <2% com carga linear; <4% com carga não linear |
| Eficiência AC/AC máxima — tabela técnica | 94%; o resumo da página 1 menciona até 96%, divergência a esclarecer |
| Eficiência AC/AC — resumo da ficha | Até 96%; a tabela técnica da página 2 informa máximo de 94% |
| Eficiência em modo ECO | 99% |
| Tempo de transferência | 0 ms, conforme ficha |
| Proteção contra sobrecarga | 105–110%: 60 min; 110–130%: 10 min; 130–155%: 1 min; acima de 155%: 200 ms, conforme faixas publicadas |
| Conversão de frequência | Entrada de 60 Hz e saída de 50 Hz, ou o inverso; configuração conforme aplicação |
Bypass e acessórios
| Bypass de manutenção | Módulo de chave externo opcional; fornecimento definido na proposta |
|---|---|
| Conexão de bypass | Independente da entrada do retificador |
| Sobrecarga em bypass | 0–130%: funcionamento ilimitado; 130–155%: 1 min; acima de 155%: 200 ms, conforme faixas publicadas |
| Faixa de tensão do bypass — campo da ficha | ±10% / ±15% / ±15%, conforme sequência publicada; repetição a esclarecer |
| Faixa de frequência do bypass | ±5% / ±10% |
| Bypass — referência na ficha do UPS | CBM 3PH-TF-40A-RT, código 4820140 |
Baterias e dimensionamento
| Baterias internas | Não permite instalação interna; utiliza módulos externos |
|---|---|
| Quantidade mínima de módulos — campo da ficha | 1 módulo; mínimo declarado, sem garantia de atendimento de toda carga. Composição a dimensionar conforme limites do conjunto |
| Tensão do banco — tabela técnica | ±96 V, configurável de ±96 a ±120 V |
| Corrente de recarga | Padrão de 4 A; configurável de 1 a 10 A |
| Padrão de conexão das baterias | Positivo; neutro; negativo, conforme ficha |
| Tecnologias de bateria citadas | Chumbo-ácido estacionária, VRLA ou ventilada; módulos Intelbras ou bancos customizados, sujeitos ao projeto |
| Módulo de baterias citado na ficha | MB TRI 1609-192V-RT, código 4820142; quantidade, composição e fornecimento definidos na proposta |
| Tensão de fim de descarga (DoD) | 10,5 V por bateria |
| Tensão de flutuação | 13,5 V por bateria |
| Compartilhamento de baterias | Um banco externo pode ser compartilhado por dois UPS em paralelo, com configuração compatível |
Gerenciamento e recursos
| Interfaces de comunicação | RS485 e EPO; SNMP opcional |
|---|---|
| Gerenciamento remoto SNMP | PGR 502S, código 4820137; placa não inclusa |
| Placa de contato seco citada na matriz | PCS 485Y3, código 4820138; acessório com fornecimento definido na proposta |
| Slots inteligentes | Dois slots; a ficha cita SNMP, contato seco e BMS, conforme placas compatíveis |
| Paralelismo | Até quatro UPS em N+X ou N+0; placas e cabos de paralelismo inclusos |
| Display | Tela colorida sensível ao toque de 4,3 polegadas e indicadores LED |
| Registro de eventos | Até 1.000 eventos |
| Pré-alarmes de manutenção | Programáveis para componentes principais e acessórios |
| Smart De-Dust | Limpeza por ventiladores, com períodos programáveis |
| Ventilação | Controle automático dos ventiladores |
| Placas eletrônicas | Revestimento resistente à corrosão |
| Proteção contra inversão de polaridade | Declarada para a conexão do banco de baterias |
| Proteção contra retroalimentação | Backfeed, conforme descrição da ficha |
| Proteção de curto-circuito — recurso configurável | Tempo configurável de 10 a 200 ms, conforme ficha; ajuste sujeito à avaliação técnica |
| Partida a frio | Permite partida pelo banco de baterias compatível |
| Controle DSP | Dois DSP independentes para retificador e inversor |
| Impact Load | Recurso para carga de transformador na saída, sujeito ao projeto |
| Teste de carga própria | Função declarada para auxiliar o comissionamento |
| Botão de partida e desligamento | Proteção contra acionamento acidental |
| Autodiagnóstico | Sim |
| Proteções e alarmes | Bateria baixa, sobrecarga, curto-circuito, superaquecimento e falhas de sistema |
| Fim de autonomia | Alerta audiovisual seguido de desligamento do nobreak |
Características físicas e ambiente
| Temperatura de operação | −5 a 40 °C |
|---|---|
| Temperatura de armazenamento | −25 a 55 °C |
| Umidade | 0–95%, sem condensação |
| Altitude de operação | Até 2.000 m sem perda de potência, conforme ficha |
| Ruído audível | <55 dB |
| Dissipação térmica máxima | 3753 BTU/h |
| Dimensões (L × A × P) | 438 × 130 × 535 mm |
| Peso | 20 kg |
| MTBF declarado | 100.000 h, conforme ficha; não representa garantia de vida útil |
| MTTR declarado | 2 h, conforme ficha; não representa prazo de atendimento contratado |
Vamos conversar sobre o seu projeto?
Compartilhe a carga prevista, as tensões de entrada e saída e o espaço disponível. Se houver requisitos de bypass, redundância ou expansão, descreva-os para avaliarmos o conjunto.
O nobreak admite baterias internas?
Não. Esta versão RT-BE utiliza somente módulos externos. A composição e o fornecimento do banco devem constar da proposta.
Quais configurações de fases esta versão admite?
Esta versão admite entrada e saída trifásicas, ou entrada trifásica com saída monofásica; também admite entrada e saída monofásicas. A proposta confirma o modo e a tensão final para os equipamentos.
A quantidade mínima de módulos atende a qualquer carga?
A ficha indica mínimo de 1 módulo, mas o conjunto precisa ser dimensionado para a carga. A tabela do fabricante apresenta combinações sem valores, que exigem esclarecimento antes de definir o fornecimento.
O bypass de manutenção está incluído?
O módulo externo de bypass de manutenção é opcional. A proposta identifica o acessório e a configuração aplicável.
O gerenciamento SNMP está incluído?
Não. O gerenciamento remoto SNMP depende da placa PGR 502S, adquirida separadamente.
Qual é a autonomia?
O tempo depende das cargas, da composição e das condições das baterias. A Energia Extra calcula a estimativa para o conjunto previsto na proposta.
O que vou receber na proposta?
A proposta identifica o modelo, as quantidades e os itens que fazem parte do fornecimento. Baterias, acessórios, prazo e condições ficam descritos para você conferir antes de decidir.
Documentação técnica: Solicite a ficha técnica à nossa equipe.
