Intelbras · Nobreaks online trifásicos

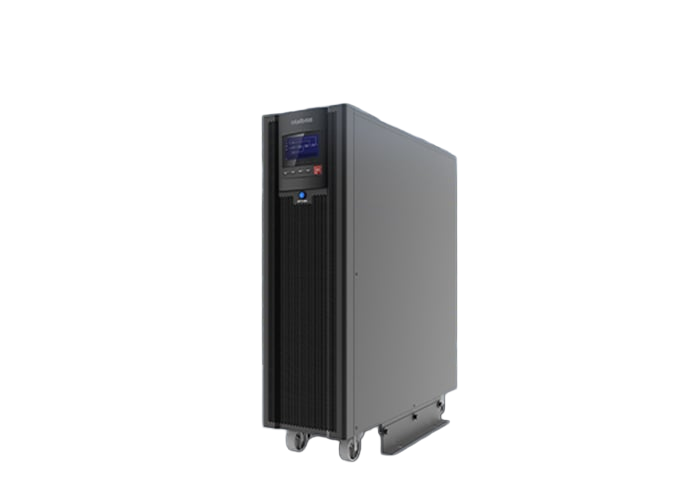

DNB-20KVA-3PH-380V-FF-TW
Referência DNB-20KVA-3PH-380V-FF-TW
Conheça o Intelbras DNB 20 kVA 380 V FF-TW e planeje a configuração de fases para sua operação. A ficha informa 32 baterias internas VRLA de 12 V/9 Ah.
- Potência
- 20 kVA / 20 kW
- Configuração
- 3:3; 3:1; 1:1
- Baterias
- 32 internas
- SNMP
- PGR 502S opcional
Não foi possível carregar a foto deste produto.Configuração compatível com a instalação
A ficha informa 20 kVA/20 kW, dupla conversão e entrada nominal de 380 V entre fases. Entrada/saída: trifásica/trifásica ou trifásica/monofásica; também monofásica/monofásica. Configuração sujeita ao projeto.
Baterias e expansão planejadas
A ficha informa 32 baterias internas VRLA de 12 V/9 Ah. A ficha cita MB TRI 6409-384V-TW-63A como acessório. O limite próprio desse componente é de 6 unidades, enquanto o campo geral do UPS informa 12 módulos. A configuração, as conexões e as proteções devem ser conferidas para o conjunto.
Acompanhamento da operação
A tela colorida de 4,3 polegadas permite acompanhar o nobreak. RS485, EPO e contato seco constam na ficha; o gerenciamento remoto SNMP depende da placa PGR 502S, adquirida separadamente.
Crescimento com projeto definido
A ficha prevê até quatro UPS em paralelo e compartilhamento de um banco entre até dois UPS. A equipe considera a carga, o espaço e o acesso para manutenção na proposta.
Conheça esta configuração
Identificação e tecnologia
| Código Intelbras | 4820132 |
|---|---|
| Modelo na ficha | 20kVA-3PH-380V-FF-TW |
| Topologia | Online de dupla conversão |
| Formato | Torre |
| Forma de onda | Senoidal pura |
| Fases de entrada e saída | 3:3; 3:1; 1:1 — Entrada/saída: trifásica/trifásica ou trifásica/monofásica; também monofásica/monofásica. Configuração sujeita ao projeto. |
Entrada
| Tensão nominal de entrada | 380 V entre fases (L-L) |
|---|---|
| Faixa de tensão de entrada | 80–280 V fase-neutro (L-N); 138–485 V entre fases (L-L) |
| Frequência nominal de entrada | 50/60 Hz, com detecção automática |
| Faixa de frequência de entrada | 40–70 Hz |
| Fator de potência de entrada | ≥0,99 |
| Consumo a vazio | 100 W |
| Distorção da corrente de entrada (THDi) | <3% com carga linear |
| Disjuntor de entrada | Sim |
Saída e operação
| Potência de saída — quadro da ficha | 20 kVA / 20 kW |
|---|---|
| Fator de potência de saída | 1,0 |
| Tensões de saída | 220/230/240 V ±1% fase-neutro (L-N); 380/400/415 V ±1% entre fases (L-L), conforme configuração |
| Frequência de saída em bateria | 50/60 Hz ±0,1 Hz |
| Faixa de frequência em dupla conversão | ±5 Hz, conforme quadro da ficha |
| Fator de crista | 3:1 |
| Regulação de tensão em dupla conversão — campo da ficha | ±1 Hz; unidade publicada para este campo a esclarecer, sem conversão para % |
| Distorção de tensão de saída (THDv) | ≤2% com carga linear; ≤4% com carga não linear |
| Eficiência AC/AC máxima | 96% |
| Eficiência em modo ECO | 99% |
| Tempo de transferência | 0 ms, conforme ficha |
| Proteção contra sobrecarga | 110%: 60 min; 130%: 10 min; 155%: 1 min; acima de 155% até 200%: 200 ms, conforme pontos declarados na ficha |
| Bypass | Automático e de manutenção |
| Disjuntor de saída | Sim |
Baterias e expansão
| Tensão do banco — campo da ficha | ±192; configurável de ±144 a ±240. Unidade não indicada no campo; configuração a confirmar no projeto |
|---|---|
| Tipo de bateria indicado | VRLA de 12 V / 9 Ah |
| Quantidade de baterias internas | 2 × 16 (32 no total) |
| Corrente de recarga | Padrão de 2 A; configurável de 1 a 10 A |
| Terminal para baterias externas | SB75G |
| Capacidade máxima de baterias | 220 Ah; limite declarado, sujeito à configuração compatível |
| Módulo ou gabinete citado na ficha do UPS | MB TRI 6409-384V-TW-63A, código 4820135; configuração e conexões a definir no projeto |
| Tensão de fim de descarga (DoD) | 10,5 V por bateria |
| Tensão de flutuação | 13,5 V por bateria |
| Disjuntor das baterias externas | Sim |
| Limite de expansão — campo do UPS | 12 módulos externos; não substitui o limite próprio do módulo escolhido |
| Limite próprio do módulo ou gabinete | Até 6 módulos, conforme a ficha desta versão de 63 A e os limites do nobreak |
Gerenciamento e recursos
| Interfaces de comunicação | RS485 e EPO; contato seco com uma entrada e cinco saídas; SNMP opcional |
|---|---|
| Gerenciamento remoto SNMP | Placa PGR 502S, código 4820137, adquirida separadamente |
| Placa de contato seco citada como acessório | PCS 485Y3, código 4820138; item da matriz de acessórios, distinto do contato seco integrado |
| Slots inteligentes | Dois slots para placas de comunicação compatíveis |
| Paralelismo | Até quatro UPS; recurso incluído. Modos N+X e N+0 conforme ficha |
| Compartilhamento de baterias | Um conjunto pode ser compartilhado por até dois UPS em paralelo, com configuração técnica compatível |
| Display | Tela colorida sensível ao toque de 4,3 polegadas e indicadores LED |
| Registro de eventos | Até 1.000 eventos |
| Pré-alarmes de manutenção | Programáveis para componentes principais e acessórios |
| Smart De-Dust | Limpeza por ventiladores, com períodos programáveis |
| Ventilação | Controle automático dos ventiladores |
| Placas eletrônicas | Revestimento resistente à corrosão |
| Partida a frio | Permite partida pelo banco de baterias compatível |
| Impact Load | Recurso para carga de transformador na saída, sujeito ao projeto da aplicação |
| Autodiagnóstico | Sim |
| Proteções e alarmes | Bateria baixa, sobrecarga, curto-circuito, superaquecimento e falhas de sistema |
| Fim de autonomia | Alerta audiovisual seguido de desligamento do nobreak |
Características físicas e ambiente
| Temperatura de operação | −5 a 40 °C |
|---|---|
| Temperatura de armazenamento | −20 a 55 °C |
| Umidade | 0–95%, sem condensação |
| Altitude de operação | Até 2.000 m sem perda de potência, conforme ficha |
| Dimensões — L × P × A, conforme ficha | 250 × 755 × 880; unidade não indicada na tabela |
| Peso — valores declarados na ficha | 132 kg |
| Ruído audível — campo da ficha | <55; unidade não indicada na tabela |
| Dissipação térmica máxima | 3753 BTU/h |
Vamos conversar sobre o seu projeto?
Compartilhe a carga prevista, as tensões de entrada e saída e o espaço disponível. Se houver requisitos de bypass, redundância ou expansão, descreva-os para avaliarmos o conjunto.
Qual configuração de fases esta versão admite?
Entrada/saída: trifásica/trifásica ou trifásica/monofásica; também monofásica/monofásica. Configuração sujeita ao projeto.
Qual é a potência indicada?
20 kVA/20 kW, conforme a coluna própria da ficha.
As baterias acompanham o nobreak?
A ficha informa 32 baterias internas VRLA de 12 V/9 Ah.
Como definir os módulos de expansão?
A ficha cita MB TRI 6409-384V-TW-63A. O limite próprio desse componente é 6; a menção geral a 12 módulos no UPS não garante doze unidades desse acessório. O projeto deve conferir configuração e conexões.
O SNMP está incluído?
A placa PGR 502S para gerenciamento remoto é adquirida separadamente.
Qual é a autonomia?
O tempo depende das cargas, do banco e das condições das baterias. A estimativa considera o conjunto previsto na proposta.
Documentação técnica: Solicite a ficha técnica à nossa equipe.
