DNB-40KVA-3PH-380V-TF-TW-SB
Referência DNB-40KVA-3PH-380V-TF-TW-SB

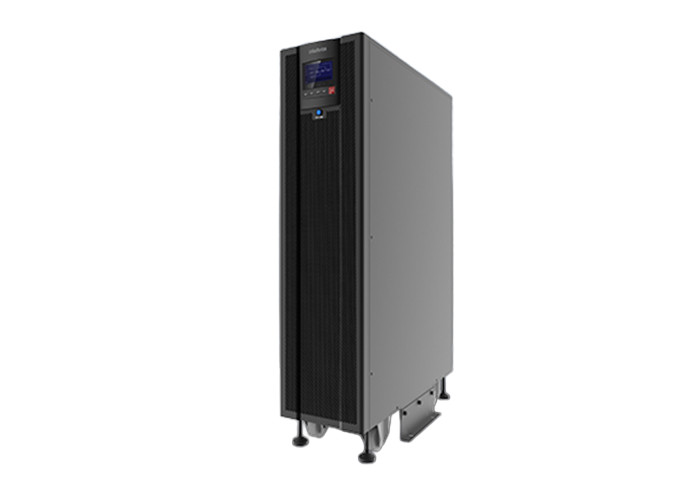

O Intelbras DNB 40 kVA 380 V TF-TW-SB oferece dupla conversão e espaço para montagem interna de 64 baterias. As baterias não acompanham o nobreak e devem constar da proposta.
- Potência
- 40 kVA / 40 kW
- Configuração
- 3:3; 3:1
- Baterias
- Não inclusas
- SNMP
- PGR 502S opcional
Não foi possível carregar a foto deste produto.Configuração compatível com a instalação
A ficha informa 40 kVA/40 kW, dupla conversão e entrada nominal de 380 V entre fases e 220 V fase-neutro. Entrada/saída: trifásica/trifásica ou trifásica/monofásica. Configuração sujeita ao projeto.
Baterias e expansão planejadas
O equipamento tem espaço para 64 baterias internas, conforme a nota da ficha v2. As baterias são fornecidas separadamente. A ficha v2 recomenda no máximo cinco módulos externos e cita MB TRI 6409-384V-TW-126A. Configuração, conexões e proteções fazem parte do dimensionamento.
Acompanhamento da operação
A tela colorida de 4,3 polegadas permite acompanhar o nobreak. RS485, EPO e contato seco constam na ficha; o gerenciamento remoto SNMP depende da placa PGR 502S, adquirida separadamente.
Crescimento com projeto definido
A ficha prevê até quatro UPS em paralelo, com placas e cabos de paralelismo inclusos, e compartilhamento de um banco entre até dois UPS. A equipe considera a carga, o espaço e o acesso para manutenção na proposta.
Conheça esta configuração
Identificação e tecnologia
| Código Intelbras | 4820130 |
|---|---|
| Modelo na ficha | 40kVA-3PH-380V-TF-TW-SB |
| Topologia | Online de dupla conversão |
| Formato | Torre |
| Forma de onda | Senoidal pura |
| Fases de entrada e saída | 3:3; 3:1 — Entrada/saída: trifásica/trifásica ou trifásica/monofásica. Configuração sujeita ao projeto. |
Entrada
| Tensão nominal de entrada | 380 V entre fases (F-F) / 220 V fase-neutro (F-N) |
|---|---|
| Faixa de tensão de entrada | Com 100% de carga: 138–485 V (F-F) / 80–280 V (F-N). Com carga abaixo de 15%: 80–485 V (F-F) / 46–280 V (F-N) |
| Frequência nominal de entrada | 50/60 Hz, com detecção automática |
| Faixa de frequência de entrada | 40–70 Hz |
| Fator de potência de entrada | ≥0,99 |
| Consumo a vazio | 200 W |
| Distorção da corrente de entrada (THDi) | <3% com carga linear |
| Disjuntor de entrada | Sim |
| Conexões de entrada | Bornes parafusados FFFNT, conforme ficha |
| Compatibilidade com grupo gerador | Declarada na ficha; dimensionamento do conjunto conforme projeto |
Saída e operação
| Potência de saída — quadro da ficha | 40 kVA / 40 kW |
|---|---|
| Fator de potência de saída | 1,0 |
| Tensões de saída | 380/400/415 V entre fases (F-F); 220/230/240 V fase-neutro (F-N). Padrão: 380 V (F-F) / 220 V (F-N), conforme configuração |
| Frequência de saída em bateria | 50/60 Hz ±0,1 Hz |
| Faixa de frequência em dupla conversão | Entrada de 50/60 Hz ±5 Hz: saída sincronizada com a rede. Entrada de 40–70 Hz: saída de 50/60 Hz ±0,1 Hz sem sincronismo |
| Fator de crista | 3:1 |
| Regulação de tensão em dupla conversão | Estática: ±1%; dinâmica: ±3% |
| Distorção de tensão de saída (THDv) | ≤1% com carga linear; ≤4% com carga não linear |
| Eficiência AC/AC máxima | 96% |
| Eficiência em modo ECO | 99% |
| Tempo de transferência | 0 ms, conforme ficha |
| Proteção contra sobrecarga | 110%: 60 min; 130%: 10 min; 155%: 1 min; acima de 155% até 200%: 200 ms, conforme pontos declarados na ficha |
| Bypass | Automático e de manutenção |
| Disjuntor de saída | Sim |
| Conexões de saída | Bornes parafusados FFFN, conforme ficha |
| Conversão de frequência | Entrada de 60 Hz e saída de 50 Hz, ou o inverso; configuração conforme aplicação |
Bypass
| Sobrecarga em bypass | 0–130%: funcionamento ilimitado; 130–155%: 1 min; acima de 155%: 200 ms, conforme faixas publicadas |
|---|---|
| Faixa de tensão do bypass — campo da ficha | ±10% / ±15% / ±15%, conforme sequência publicada |
| Faixa de frequência do bypass | ±5% / ±10% |
| Conexões de bypass | Bornes FFFN; conexão independente da entrada do retificador |
Baterias e expansão
| Tensão do banco — campo da ficha | ±192; configurável de ±144 a ±240. Unidade não indicada no campo; configuração a confirmar no projeto |
|---|---|
| Tipo de bateria indicado | VRLA de 12 V / 9 Ah; não inclusas |
| Baterias internas | Não inclusas; espaço para montagem interna conforme nota da ficha |
| Espaço para montagem interna de baterias | 2 × 2 × 16 (64 no total); baterias não inclusas, conforme nota 2 |
| Corrente de recarga | Padrão de 2 A; configurável de 1 a 20 A |
| Terminal para baterias externas | SB75G |
| Módulo ou gabinete citado na ficha do UPS | MB TRI 6409-384V-TW-126A, código 4820141; configuração e conexões a definir no projeto |
| Tensão de fim de descarga (DoD) | 10,5 V por bateria |
| Tensão de flutuação | 13,5 V por bateria |
| Disjuntor das baterias externas | Sim |
| Expansão externa — recomendação da ficha v2 | Aconselhável utilizar no máximo 5 módulos de baterias, com composição e limites do conjunto definidos no projeto |
| Limite próprio do módulo ou gabinete | Até 5 módulos em paralelo; conforme a referência compatível |
| Tecnologias de bateria citadas | Chumbo-ácido VRLA ou ventiladas no texto da família; a tabela especifica VRLA de 12 V / 9 Ah. Aplicação sujeita ao projeto |
Gerenciamento e recursos
| Interfaces de comunicação | RS485 e EPO; contato seco com uma entrada e cinco saídas; SNMP opcional |
|---|---|
| Gerenciamento remoto SNMP | Placa PGR 502S, código 4820137, adquirida separadamente |
| Placa de contato seco citada como acessório | PCS 485Y3, código 4820138; item da matriz de acessórios, distinto do contato seco integrado |
| Slots inteligentes | Dois slots; a ficha cita SNMP, contato seco e BMS, conforme placas compatíveis |
| Paralelismo | Até quatro UPS em N+X ou N+0; placas e cabos de paralelismo inclusos, conforme ficha |
| Compartilhamento de baterias | Um conjunto pode ser compartilhado por até dois UPS em paralelo, com configuração técnica compatível |
| Display | Tela colorida sensível ao toque de 4,3 polegadas e indicadores LED |
| Registro de eventos | Até 1.000 eventos |
| Pré-alarmes de manutenção | Programáveis para componentes principais e acessórios |
| Smart De-Dust | Limpeza por ventiladores, com períodos programáveis |
| Ventilação | Controle automático dos ventiladores |
| Placas eletrônicas | Revestimento resistente à corrosão |
| Partida a frio | Permite partida pelo banco de baterias compatível |
| Impact Load | Recurso para carga de transformador na saída, sujeito ao projeto da aplicação |
| Autodiagnóstico | Sim |
| Proteções e alarmes | Bateria baixa, sobrecarga, curto-circuito, superaquecimento e falhas de sistema |
| Fim de autonomia | Alerta audiovisual seguido de desligamento do nobreak |
| Controle DSP | Dois DSP independentes para retificador e inversor |
| Teste de carga própria | Função declarada para auxiliar o comissionamento |
| Botão de partida e desligamento | Proteção contra acionamento acidental |
Características físicas e ambiente
| Temperatura de operação | −5 a 40 °C |
|---|---|
| Temperatura de armazenamento | −20 a 55 °C |
| Umidade | 0–95%, sem condensação |
| Altitude de operação | Até 2.000 m sem perda de potência, conforme ficha |
| Dimensões — L × P × A, conforme ficha | 300 × 785 × 1250; unidade não indicada na tabela |
| Peso — outra ficha consultada | 240 kg declarados; divergência com a ficha anterior, peso da unidade fornecida a confirmar |
| Ruído audível — campo da ficha | <55; unidade não indicada na tabela |
| Dissipação térmica máxima | 7507 BTU/h |
| Peso — ficha anterior | 85 kg na ficha anterior; divergência entre documentos, peso da unidade fornecida a confirmar |
| MTBF declarado | 140.000 h, conforme ficha; não representa garantia de vida útil |
| MTTR declarado | 2 h, conforme ficha; não representa prazo de atendimento contratado |
Vamos conversar sobre o seu projeto?
Compartilhe a carga prevista, as tensões de entrada e saída e o espaço disponível. Se houver requisitos de bypass, redundância ou expansão, descreva-os para avaliarmos o conjunto.
Qual configuração de fases esta versão admite?
Entrada/saída: trifásica/trifásica ou trifásica/monofásica. Configuração sujeita ao projeto.
Qual é a potência indicada?
40 kVA/40 kW, conforme a coluna própria da ficha.
As baterias acompanham o nobreak?
Não. A versão SB tem espaço para montagem interna de 64 baterias, conforme a nota 2 da ficha v2, mas elas não estão inclusas. O banco deve constar da proposta.
Como definir os módulos de expansão?
A ficha v2 recomenda no máximo cinco módulos externos e cita MB TRI 6409-384V-TW-126A. Configuração, conexões e proteções fazem parte do dimensionamento.
O SNMP está incluído?
A placa PGR 502S para gerenciamento remoto é adquirida separadamente.
Qual é a autonomia?
O tempo depende das cargas, do banco e das condições das baterias. A estimativa considera o conjunto previsto na proposta.
