DNB 6.0 kVA 220 V TW SB
Código Intelbras 4822049
Planeje a continuidade dos equipamentos e a escolha das baterias em uma mesma solução. O Intelbras DNB 6.0 kVA 220 V TW SB reúne dupla conversão, onda senoidal pura e formato torre, com fornecimento sem baterias. A Energia Extra ajuda a dimensionar o conjunto para sua operação.
- Potência
- 6 kVA / 6 kW
- Saída padrão
- 220 V
- Baterias
- Não inclusas
- Formato
- Torre
Não foi possível carregar a foto deste produto.
Não foi possível carregar esta foto.Uma alimentação pensada para sua rotina
Servidores, switches e computadores de alto desempenho podem fazer parte da avaliação deste modelo. A tecnologia online de dupla conversão mantém a saída senoidal, e a transferência da rede para a bateria ocorre em 0 ms, com o banco instalado e em condições de uso.
Baterias escolhidas junto com a necessidade
O código 4822049 é fornecido sem baterias. O gabinete tem capacidade para 16 baterias VRLA de 12 V e 7 Ah, em sistema de 192 V. A proposta identifica as baterias, a montagem e os demais itens necessários para a instalação.
Expansão com referência definida
Para ampliar o banco, a documentação relaciona o módulo Intelbras MB 1607 192V TW, com 16 baterias de 7 Ah, adquirido separadamente. A ficha própria do módulo declara até quatro módulos. O projeto deve atender a esse limite e às condições de recarga e capacidade do nobreak.
Conexões que precisam acompanhar a carga
A saída nominal é de 220 V como padrão, com configurações de 230 V e 240 V previstas na ficha. Há seis tomadas de 10 A, duas de 16 A e bornes de 35 A. A distribuição dos equipamentos deve respeitar o limite de cada conexão e a capacidade do nobreak, conforme o projeto elétrico.
Acompanhamento local e remoto
O painel LCD facilita a consulta das condições de operação. USB e RS232 permitem comunicação local; o gerenciamento remoto por SNMP requer a placa PGR 801L, adquirida separadamente. O bypass de manutenção permite alimentar a carga pela rede durante o procedimento previsto pelo fabricante.
Conte o que precisa continuar funcionando
Envie os modelos dos equipamentos, o consumo, a tensão disponível e o tempo de continuidade desejado. A Energia Extra ajuda a comparar a configuração e a organizar os itens da proposta para uma escolha mais clara.
Conheça esta configuração
Especificações e composição
| Código Intelbras | 4822049 |
|---|---|
| Potência em VA | 6.000 VA (6 kVA) |
| Potência em W | 6.000 W (6 kW), conforme campo Potência do manual |
| Tecnologia | Online de dupla conversão |
| Forma de onda | Senoidal pura |
| Formato | Torre (TW) |
| Alimentação | Monovolt, referência nominal de 220 V |
| Tensão nominal de entrada | 220 / 230 / 240 V; 220 V como padrão |
| Fases de entrada | Monofásico: fase-neutro-terra ou fase-fase-terra |
| Corrente nominal de entrada | 27,3 A |
| Faixa de entrada por carga — ficha | Abaixo de 50%: 175–276 V; acima de 50%: 120–276 V |
| Frequência nominal de entrada | 50 / 60 Hz; 60 Hz como padrão |
| Faixa de frequência de entrada | 40 a 70 Hz |
| Conexão de entrada | Bornes de 35 A |
| Fator de potência de entrada | Maior que 0,99 |
| Distorção de corrente de entrada (THDi) | Menor que 3% com carga linear |
| Consumo a vazio | 80 W |
| Gerador | Compatibilidade prevista; avaliar o conjunto e a instalação |
| Disjuntor de entrada | Bipolar, Classe D, 40 A |
| Tensão nominal de saída | 220 / 230 / 240 V; 220 V como padrão |
| Fases de saída | Monofásico: fase-neutro-terra |
| Fator de potência de saída | 1,0 |
| Frequência nominal de saída | 50 / 60 Hz; 60 Hz como padrão |
| Estabilidade de frequência em dupla conversão | ±0,1 Hz |
| Regulação de tensão em dupla conversão | ±1% |
| Fator de crista | 3:1 |
| Distorção de tensão (THDv) | Carga linear: até 1%; carga não linear: até 2% |
| Eficiência em dupla conversão | Até 94% |
| Eficiência em modo Eco | Até 98% |
| Eficiência em bypass — ficha | Até 97% |

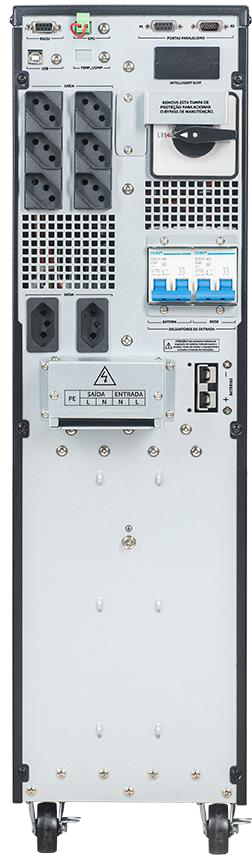

| Conexões de saída | 6 tomadas de 10 A + 2 tomadas de 16 A, ABNT 14136, e bornes de 35 A |
| Fornecimento de baterias | Sem baterias instaladas ou inclusas |
| Capacidade interna de baterias | 16 baterias VRLA de 12 V / 7 Ah, adquiridas separadamente |
| Tensão do barramento de baterias | 192 V |
| Corrente de recarga | Ajustável de 1 a 5 A; 1 A como padrão de fábrica |
| Conector para baterias externas | Engate rápido tipo SB-50 |
| Módulo externo compatível | MB 1607 192V TW — 16 baterias de 7 Ah; adquirido separadamente |
| Quantidade máxima de módulos | Até 4 módulos MB 1607 192V TW, conforme a ficha própria do módulo; respeitar também os limites do nobreak |
| Capacidade máxima do banco externo | 36 Ah, conforme a configuração e os limites do fabricante |
| Proteção das baterias | Disjuntores para baterias internas e externas |
| Bypass de manutenção | Chave rotacional protegida no painel traseiro; alimenta a carga pela rede |
| Transferência da rede para bateria | 0 ms |
| Transferência da rede para bypass | 0 ms |
| Sobrecarga — faixas da ficha | 105% a 110%: 10 min; 110% a 125%: 1 min; 126% a 150%: 30 s |
| Atuação por sobrecarga | Passa ao modo bypass; no bypass, a proteção é o disjuntor de entrada |
| Proteção contra curto-circuito | Rede e bateria: limitação eletrônica de corrente; bypass: disjuntor de entrada |
| Proteção contra sobreaquecimento | Na rede, passa ao bypass; em bateria, desliga imediatamente |
| Autodiagnóstico e gestão das baterias | Disponíveis |
| Alarmes audiovisuais | Falha da rede, bateria baixa, sobrecarga e falhas no sistema |
| Painel | LED e LCD com informações de entrada, saída, baterias e temperatura |
| Comunicação local | USB e RS232 |
| Gerenciamento remoto | SNMP por placa PGR 801L compatível, adquirida separadamente |
| Paralelismo | Até 4 unidades; placa integrada; configuração conforme projeto |
| Modo Eco | Disponível |
| Dimensões máximas — ficha (L × P × A) | 191 × 711 × 465 mm |
| Peso | 21 kg, sem baterias |
| Temperatura de operação | 0 a 40 °C |
| Temperatura de armazenamento | −25 a 55 °C |
| Umidade | 0 a 95%, sem condensação |
| Ruído audível | Menor que 60 dB |
| Altitude e capacidade | Acima de 1.000 m, aplicar a redução de potência prevista pelo fabricante |
| Restrições de aplicação | Não utilizar em sustentação à vida, cargas movidas a motor, micro-ondas ou impressoras a laser |
Conte como é a sua instalação.
Uma lista dos equipamentos, a tensão disponível e o espaço para instalação ajudam a iniciar a análise. Se a operação tiver requisitos de continuidade ou gerenciamento, inclua essas informações.
Este nobreak acompanha baterias?
Não. O DNB 6.0 kVA 220 V TW SB, código 4822049, é fornecido sem baterias. O gabinete comporta 16 baterias VRLA de 12 V e 7 Ah, adquiridas separadamente.
Qual módulo externo é compatível?
A documentação relaciona o Intelbras MB 1607 192V TW, com 16 baterias de 7 Ah. A quantidade e a composição do banco são definidas conforme a carga e os limites do fabricante.
O gerenciamento remoto está incluído?
A comunicação local utiliza USB e RS232. O gerenciamento remoto por SNMP requer a placa PGR 801L, adquirida separadamente.
Qual é a tensão de saída?
A ficha informa saída de 220 V como padrão, com configurações de 230 V e 240 V. A configuração precisa corresponder à instalação e aos equipamentos conectados.
Qual será a autonomia?
A autonomia depende da carga, do banco e das condições das baterias. Informe os equipamentos e o tempo desejado para a equipe dimensionar o conjunto.
Qual é o limite para módulos MB 1607 TW?
A ficha própria do MB 1607 192V TW declara até quatro módulos. Esse limite deve ser respeitado junto com as condições de recarga e capacidade do nobreak.
Documentação técnica: Solicite a ficha técnica à nossa equipe.
Acessórios adquiridos separadamente: Módulo MB 1607 192V TW · Placa PGR 801L.
