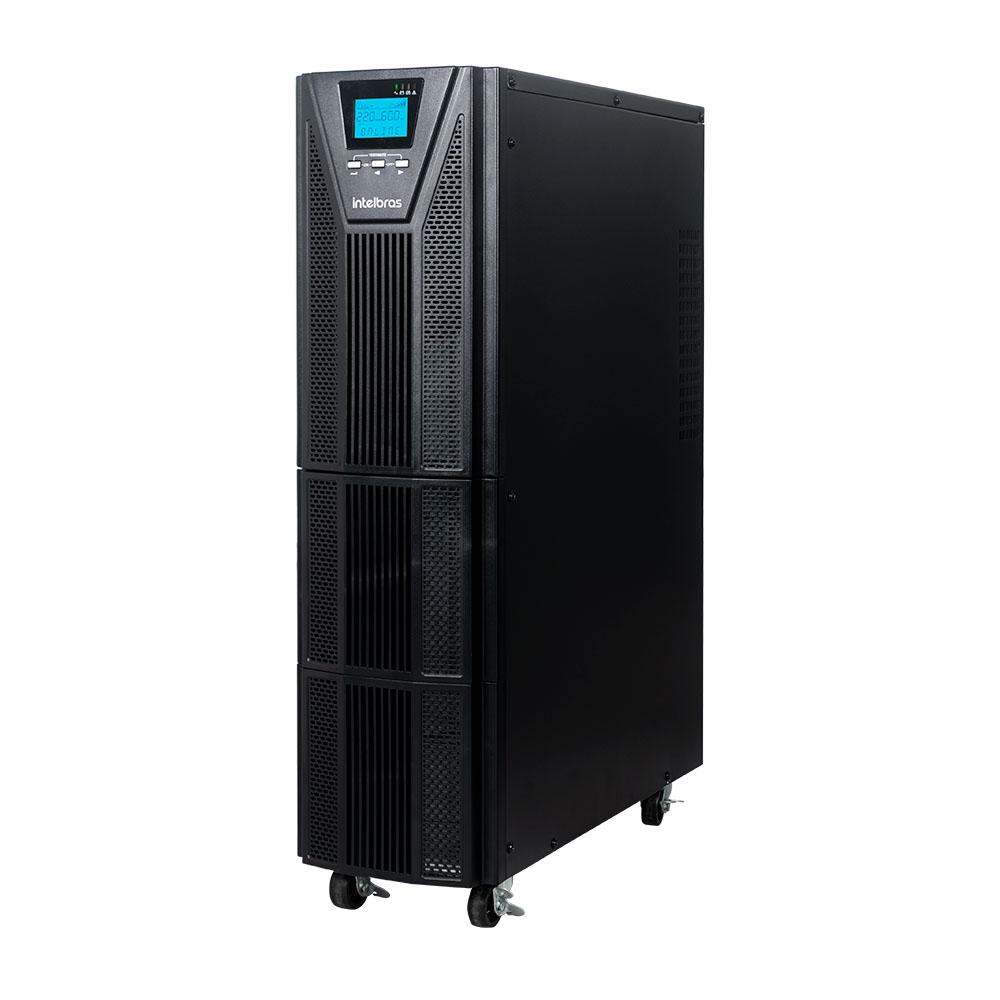

DNB 6.0 kVA 220 V TW
Código Intelbras 4822048
O Intelbras DNB 6.0 kVA 220 V TW reúne dupla conversão, saída senoidal pura e 16 baterias incluídas para alimentar equipamentos sensíveis. A transferência da rede para as baterias é de 0 ms, conforme a ficha, e o conjunto pode ser dimensionado para a continuidade da sua operação.
- Potência declarada
- 6 kVA / 6 kW
- Saída padrão
- 220 V
- Baterias incluídas
- 16 × 12 V / 7 Ah
- Formato
- Torre
Não foi possível carregar a foto deste produto.
Não foi possível carregar esta foto.Continuidade para equipamentos sensíveis
A dupla conversão e a saída senoidal pura atendem às aplicações indicadas na ficha, como servidores, data centers e computadores de alto desempenho. O fator de potência de saída é 1,0 e o tempo de transferência entre rede e bateria é de 0 ms nas condições declaradas.
Baterias incluídas e expansão definida pelo conjunto
Esta versão inclui 16 baterias VRLA de 12 V e 7 Ah, com barramento de 192 Vcc. O módulo externo MB 1607 192V TW é adquirido separadamente. A ficha própria do módulo limita sua expansão a quatro módulos, mesmo que a ficha do nobreak declare até cinco bancos externos; os limites dos dois componentes precisam ser atendidos.
Gerenciamento e manutenção planejados
USB e RS232 permitem gerenciamento local. O acesso remoto SNMP exige a placa PGR 801L, adquirida separadamente. A chave bypass de manutenção alimenta a carga pela rede durante a intervenção, conforme o procedimento do fabricante. A proposta deve definir cargas, baterias, acessórios e instalação.
Conheça esta configuração
Potência e tecnologia
| Potência declarada (VA/W) | 6.000 VA / 6.000 W — campo Potência de pico da ficha |
|---|---|
| Tecnologia | Online de dupla conversão |
| Formato | Torre |
| Alimentação | Monovolt |
Entrada
| Tensão nominal de entrada | 220 / 230 / 240 V; padrão de fábrica 220 V |
|---|---|
| Corrente nominal de entrada | 27,3 A |
| Fases de entrada | Monofásico: fase-neutro-terra ou fase-fase-terra |
| Faixa de entrada — carga abaixo de 50% | 175 a 276 V, conforme a ficha |
| Faixa de entrada — carga acima de 50% | 120 a 276 V, conforme a ficha |
| Frequência nominal de entrada | 50 / 60 Hz; padrão 60 Hz |
| Faixa de frequência de entrada | 40 a 70 Hz |
| Conexão de entrada | Bornes de 35 A |
Condições de entrada e bypass
| Correção do fator de potência das cargas | Sim |
|---|---|
| Fator de potência de entrada | Maior que 0,99 |
| Distorção de corrente de entrada — THDi | Menor que 3%, com carga linear |
| Consumo a vazio | 80 W |
| Compatibilidade com gerador | Prevista na ficha; conferir tensão, frequência e dimensionamento do conjunto |
| Limite superior de tensão em bypass | 220 V: +25%; 230 V: +20%; 240 V: +15% |
| Limite inferior de tensão em bypass | −45% |
| Faixa de frequência em bypass | ±10% |
| Disjuntor de entrada | Bipolar, Classe D, 40 A, conforme a tabela técnica |
Saída
| Tensão nominal de saída | 220 / 230 / 240 V; padrão de fábrica 220 V |
|---|---|
| Fases de saída | Monofásico: fase-neutro-terra |
| Frequência nominal de saída | 50 / 60 Hz; padrão 60 Hz |
| Fator de potência de saída | 1,0 |
| Forma de onda | Senoidal pura |
| Variação de frequência em dupla conversão | ±0,1 Hz |
| Regulação de tensão em dupla conversão | ±1% |
| Fator de crista | 3:1 |
| Distorção de tensão — carga linear | Até 1% |
| Distorção de tensão — carga não linear | Até 2% |
| Eficiência — dupla conversão | Até 94% |
| Eficiência — modo Eco | Até 98% |
| Eficiência — bypass | Até 97% |

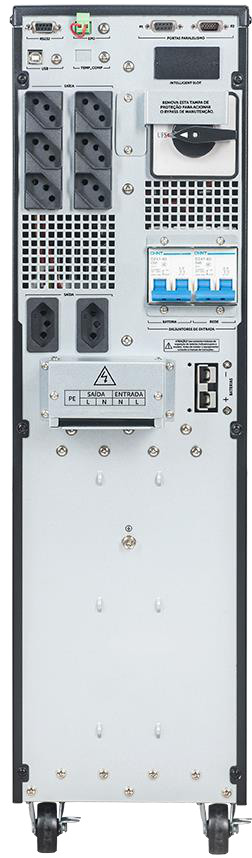

| Conexões de saída | 6 tomadas de 10 A + 2 tomadas de 16 A (ABNT NBR 14136) + bornes de 35 A |
Baterias e recarga
| Baterias internas | 16 baterias VRLA de 12 V / 7 Ah, incluídas |
|---|---|
| Tensão do barramento de baterias | 192 Vcc |
| Corrente de carga | Ajustável de 1 a 5 A; padrão de fábrica 1 A |
| Terminal para baterias externas | Engate rápido SB 50 |
| Bancos externos — declaração da ficha do nobreak | Até 5 bancos; observar também o limite da ficha do módulo escolhido |
| Capacidade máxima externa declarada | 36 Ah |
| Tensão de descarga — DOD | Configurável; padrão de 10,5 V por bateria |
| Tensão de flutuação | Configurável; padrão de 13,5 V por bateria |
| Proteção das baterias | Disjuntores para baterias internas e externas |
Proteções e gerenciamento
| Chave bypass de manutenção | Chave rotacional protegida no painel traseiro; alimenta a carga pela rede durante a manutenção |
|---|---|
| Proteção do bypass de manutenção | Disjuntor de entrada |
| Tempo de transferência do bypass de manutenção | 0 ms |
| Transferência rede para bateria | 0 ms |
| Transferência rede para bypass | 0 ms |
| Sobrecarga | 105–110%: 10 min; 110–125%: 1 min; 126–150%: 30 s |
| Atuação por sobrecarga | Transferência para bypass; em bypass, atuação do disjuntor de entrada |
| Proteção contra curto-circuito | Limitação eletrônica de corrente nos modos rede e bateria; disjuntor de entrada no modo bypass |
| Proteção contra sobreaquecimento | Em rede, transfere para bypass; em bateria, desliga imediatamente |
| Autodiagnóstico | Sim |
| Gerenciamento avançado das baterias | Sim |
| Alarmes | Falha de rede, bateria baixa, sobrecarga e falhas do sistema |
| Display | LED e LCD: tensão e frequência de entrada e saída, tensão das baterias, temperatura interna e tempo de autonomia |
| Fim de autonomia | Alerta audiovisual e desligamento do nobreak |
| Gerenciamento local | USB e RS232 |
| Gerenciamento remoto | SNMP por placa PGR 801L opcional, adquirida separadamente |
| Paralelismo N+X | Até quatro nobreaks em paralelo; placa de paralelismo incluída |
Instalação
| Temperatura de operação | 0 a 40 °C |
|---|---|
| Temperatura de armazenamento | −25 a 55 °C |
| Umidade | 0 a 95%, sem condensação |
| Altitude de referência | Abaixo de 1.000 m; aplicar a tabela de redução de potência em altitudes superiores |
| Potência máxima por altitude | 1.000 m: 100%; 1.500 m: 95%; 2.000 m: 91%; 2.500 m: 86%; 3.000 m: 82%; 3.500 m: 78%; 4.000 m: 74%; 4.500 m: 70%; 5.000 m: 67% |
| Ruído audível | Menor que 60 dB |
| Dimensões máximas (L × P × A) | 191 × 711 × 465 mm |
| Peso | 53 kg |
Aplicações e restrições
| Aplicações indicadas | Equipamentos com PFC ativo, servidores, data centers, computadores de alto desempenho e equipamentos médico-hospitalares que não sustentem a vida, conforme dimensionamento |
|---|---|
| Restrições de aplicação | Não utilizar em sustentação à vida, equipamentos movidos a motor, micro-ondas ou impressoras a laser |
Referências do conjunto
| Código Intelbras | 4822048 |
|---|
Referências do conjunto
| Módulo externo compatível | MB 1607 192V TW — 16 baterias de 12 V / 7 Ah; adquirido separadamente |
|---|
Referências do conjunto
| Expansão com MB 1607 192V TW | Até 4 módulos, conforme a ficha própria do módulo; respeitar também os limites do nobreak |
|---|
Conte como é a sua instalação.
Uma lista dos equipamentos, a tensão disponível e o espaço para instalação ajudam a iniciar a análise. Se a operação tiver requisitos de continuidade ou gerenciamento, inclua essas informações.
As baterias acompanham esta versão?
Sim. O DNB 6.0 kVA 220 V TW inclui 16 baterias VRLA de 12 V e 7 Ah. Confira o sufixo completo ao comparar com versões SB.
Qual módulo externo é indicado?
O conjunto utiliza o MB 1607 192V TW, adquirido separadamente. A ficha própria desse módulo declara até quatro módulos; os demais limites do nobreak também devem ser respeitados.
A placa de gerenciamento remoto está incluída?
A placa SNMP PGR 801L é opcional e deve ser adquirida separadamente. USB e RS232 estão previstos para gerenciamento local.
O fator de potência 1,0 significa eficiência de 100%?
Não. Fator de potência de saída e eficiência são parâmetros diferentes. A ficha declara fator de potência 1,0 e eficiência de até 94% em dupla conversão.
O que acontece durante a manutenção com bypass?
A chave bypass de manutenção permite alimentar a carga pela rede, conforme o procedimento do fabricante. A instalação e a operação devem seguir o manual do equipamento.
Documentação técnica: Solicite a ficha técnica à nossa equipe.
Acessórios adquiridos separadamente: MB 1607 192 V TW · PGR 801L.
