DNB 6 kVA ISO TW SB
Referência DNB 6 kVA ISO TW SB · Código Intelbras 4822051 · Sem baterias
Planeje a proteção dos equipamentos da sua empresa com um conjunto de baterias definido para a sua operação. O DNB 6 kVA ISO TW SB reúne dupla conversão e transformador isolador integrado, com fornecimento sem baterias.
- Potência em VA
- 6000 VA
- Fornecimento
- Sem baterias
- Saída para a carga
- 110 ou 220 V
- Sistema de baterias
- 192 V
Não foi possível carregar a foto deste produto.
Não foi possível carregar esta foto.Uma configuração que começa pela sua necessidade
Informe quais equipamentos serão alimentados, a tensão da instalação e a autonomia desejada. A Energia Extra ajuda a definir o banco de baterias e os acessórios compatíveis. Nesta versão SB, as baterias são adquiridas separadamente e precisam fazer parte da configuração para sustentar a carga na falta de energia.
Saída isolada para os equipamentos
A tecnologia online de dupla conversão trabalha com saída senoidal pura. O transformador isolador já está integrado e permite configurar a tensão entregue à carga em 110 ou 220 V. A potência disponível em cada conexão depende dessa configuração e da distribuição das cargas.
Baterias e expansão planejadas
O gabinete tem capacidade para 16 baterias VRLA de 12 V e 7 Ah, em sistema de 192 V, sem baterias instaladas de fábrica. A conexão externa utiliza SB 50 e a corrente de recarga é ajustável de 1 a 5 A, com 1 A como padrão. Para a composição com módulo externo de 16 baterias de 9 Ah, a referência é o Intelbras MB 1609 192V TW, adquirido separadamente. As conexões e os itens do conjunto são definidos na proposta.
Conexões e manutenção

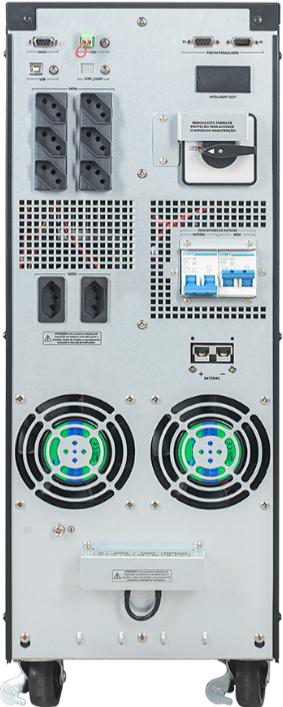

São seis tomadas de 10 A e duas de 16 A, além de bornes de saída de 35 A. O disjuntor de entrada é bipolar, Classe D, de 40 A. Há bypass automático e chave de manutenção; o transformador mantém o isolamento da saída no bypass, conforme o procedimento do fabricante. A placa de paralelismo é incluída, com até quatro unidades conforme o projeto.
Acompanhamento da operação
O painel LCD e os alarmes audiovisuais ajudam a acompanhar o funcionamento. As conexões USB e RS232 permitem gerenciamento local. Para gerenciamento remoto por rede, a placa PGR 801L é compatível e adquirida separadamente.
Escolha conforme a aplicação
A seleção considera potência, tensão, tipo de carga e ambiente. A ficha restringe o uso com equipamentos de sustentação à vida, cargas motorizadas, micro-ondas e impressoras laser. Compartilhe os modelos dos aparelhos com nossa equipe para avaliar a configuração adequada.
Conheça esta configuração
| Código do fabricante | 4822051 |
|---|---|
| Potência em VA | 6000 VA |
| Potência ativa | 6000 W |
| Fator de potência de saída | 1,0 |
| Tecnologia | Online de dupla conversão |
| Formato | Torre |
| Fases de entrada | Monofásico (fase-neutro-terra ou fase-fase-terra) |
| Tensão nominal de entrada | 220 / 230 / 240 V; padrão de fábrica: 220 V |
| Tensão de saída para a carga | 110 ou 220 V, conforme configuração do transformador isolador integrado |
| Fornecimento de baterias | Sem baterias instaladas; aquisição separada |
| Capacidade interna para baterias | 16 baterias VRLA de 12 V / 7 Ah, não inclusas |
| Sistema de baterias | 192 V |
| Conector para baterias externas | SB 50 |
| Corrente de recarga | 1 a 5 A; padrão de fábrica: 1 A |
| Módulo externo compatível | MB 1609 192V TW — 16 baterias de 9 Ah; adquirido separadamente |
| Tomadas de saída | 6 × 10 A + 2 × 16 A |
| Conexão de entrada | Bornes de 35 A |
| Bornes de saída | 35 A |
| Disjuntor de entrada | Bipolar, Classe D, 40 A |
| Corrente nominal de entrada | 27,3 A |
| Fator de potência de entrada | > 0,99 |
| Frequência nominal | 50 / 60 Hz; padrão: 60 Hz |
| Faixa de frequência de entrada | 40 a 70 Hz |
| Faixa de entrada por carga (ficha) | Carga abaixo de 50%: 175–288 V; carga acima de 50%: 120–288 V |
| Consumo a vazio | 200 W |
| Forma de onda | Senoidal pura |
| Distorção harmônica de tensão (THDv) | Carga linear ≤1%; carga não linear ≤2% |
| Transferência rede → bateria | 0 ms, com banco de baterias instalado e operacional |
| Eficiência em dupla conversão | Até 94% |
| Eficiência em modo Eco | Até 98% |
| Eficiência em bypass | Até 98% |
| Bypass automático | Disponível |
| Bypass de manutenção | Chave no painel traseiro |
| Placa de paralelismo | Incluída |
| Paralelismo N+X | Até 4 unidades em paralelo, conforme projeto e instalação |
| Painel | LED e LCD: tensões, frequências, baterias e temperatura |
| Alarmes audiovisuais | Falha de rede, bateria baixa, sobrecarga e falhas no sistema |
| Gerenciamento local | USB e RS232 |
| Gerenciamento remoto | Compatível com PGR 801L para SNMP, adquirida separadamente |
| Transformador isolador | Integrado, com isolação galvânica |
| Transformador: potência e frequência | 6 kVA; 50 / 60 Hz |
| Secundário do transformador | 110 V + 110 V ±10% |
| Proteção das baterias | Disjuntores para baterias internas e externas |
| Autodiagnóstico | Disponível |
| Temperatura de operação | 0 a 40 °C |
| Temperatura de armazenamento | −25 a 55 °C |
| Umidade | 0 a 95%, sem condensação |
| Ruído audível | < 65 dB |
| Dimensões máximas (L × P × A) | 262 × 712 × 732 mm |
| Peso sem baterias | 64 kg |
| Altitude e capacidade | Acima de 1000 m, reduzir a potência máxima conforme a tabela da ficha |
Conte como é a sua instalação.
Uma lista dos equipamentos, a tensão disponível e o espaço para instalação ajudam a iniciar a análise. Se a operação tiver requisitos de continuidade ou gerenciamento, inclua essas informações.
Este modelo já vem com baterias?
Não. A versão SB é fornecida sem baterias. O gabinete tem capacidade para 16 baterias VRLA de 12 V e 7 Ah, e a composição do banco deve ser definida na proposta.
Qual tensão chega aos equipamentos?
A saída é configurada no transformador isolador integrado em 110 ou 220 V. A configuração e a distribuição da carga precisam corresponder aos equipamentos conectados.
A placa de gerenciamento remoto está incluída?
Não. A PGR 801L é compatível e adquirida separadamente. USB e RS232 estão disponíveis para gerenciamento local.
Como definir o conjunto na proposta?
Informe a carga, as tensões, o ambiente e a autonomia desejada. A proposta identifica baterias, módulos, acessórios e itens de instalação para você conferir a composição antes de decidir.
Documentação técnica: Solicite a ficha técnica à nossa equipe.
Módulo externo para esta composição: Intelbras MB 1609 192V TW — 16 baterias de 9 Ah, adquirido separadamente e definido na proposta.
