Intelbras · Módulos de baterias

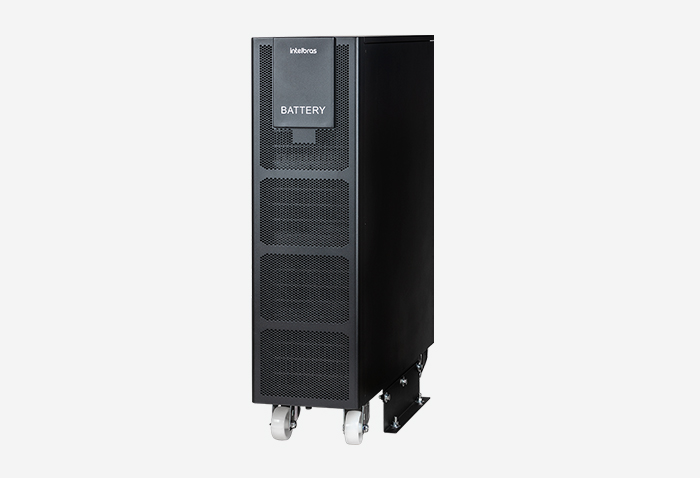

MB 6409 384V TW 63A
Referência MB 6409 384V TW 63A
O Intelbras MB 6409 384V TW 63A reúne 64 baterias VRLA de 12 V e 9 Ah para compor o banco externo dos nobreaks indicados em sua ficha. A configuração de 384 Vcc utiliza positivo, negativo e neutro, com proteção por disjuntor de 63 A.
- Barramento
- 384 Vcc
- Baterias
- 64 × 12 V / 9 Ah
- Capacidade
- 18 Ah
- Disjuntor
- 63 A, curva C
Não foi possível carregar a foto deste produto.Mais energia armazenada para a sua operação
A escolha do banco começa pela carga que precisa continuar funcionando e pelo tempo desejado de autonomia. Este módulo possui 64 baterias VRLA; a capacidade declarada do conjunto é de 18 Ah. Esses dados orientam o projeto, mas não definem sozinhos a duração em minutos.
Compatibilidade identificada por código
A ficha desta versão relaciona os nobreaks 4820132 — DNB 20kVA-FF-TW e 4820133 — DNB 20kVA-FF-TW-SB. Confira o código do seu equipamento para definir o banco e sua configuração elétrica.
Expansão e proteção da versão de 63 A
A ficha declara até seis módulos por UPS e proteção por disjuntor de 63 A, curva C. Esse limite pertence à referência de 63 A. O dimensionamento deve atender também aos requisitos do nobreak e da instalação.
Conheça esta configuração
Baterias e conexão
| Tipo | Módulo de baterias |
|---|---|
| Barramento | 384 Vcc: +192 V, −192 V e neutro |
| Baterias internas | 4 × 16 baterias (64 no total) de 12 V / 9 Ah; incluídas |
| Tipo de baterias | Chumbo-ácido seladas VRLA |
| Capacidade do módulo | 18 Ah |
| Conexão de saída | Conectores de engate rápido de 120 A |
| Conexão do banco | Cabos positivo, negativo e neutro |
| Quantidade máxima por UPS | Até 6 módulos, conforme a ficha desta versão de 63 A e os limites do nobreak |
| Disjuntor | 63 A, curva C |
Instalação e gabinete
| Formato | Torre |
|---|---|
| Gabinete | Metálico |
| Dimensões (L × A × P) | 300 × 1250 × 785 mm |
| Peso líquido | 221 kg |
| Temperatura de operação | 0 a 40 °C |
| Umidade ambiente | 0 a 95%, sem condensação |
Referências de compatibilidade da ficha
| 4820132 | DNB 20kVA-FF-TW |
|---|---|
| 4820133 | DNB 20kVA-FF-TW-SB |
Qual nobreak vai receber este módulo?
Mande o modelo completo do nobreak e, se houver, do banco de baterias atual. A equipe confere a compatibilidade e entende o tempo de autonomia que você busca antes de preparar a cotação.
Quantas baterias estão incluídas?
São 64 baterias VRLA de 12 V e 9 Ah, descritas na ficha como quatro conjuntos de 16. A capacidade declarada do módulo é de 18 Ah.
Como o barramento é identificado?
A ficha declara 384 Vcc, com +192 V, −192 V e neutro. A ligação deve seguir a configuração exigida pelo nobreak compatível.
Qual é o disjuntor desta versão?
A versão MB 6409 384V TW 63A possui disjuntor de 63 A, curva C, conforme sua ficha.
Qual é o limite de expansão?
A ficha desta versão declara até seis módulos por UPS. O projeto também precisa respeitar os limites e a configuração do nobreak.
Documentação técnica: Solicite a ficha técnica à nossa equipe.
