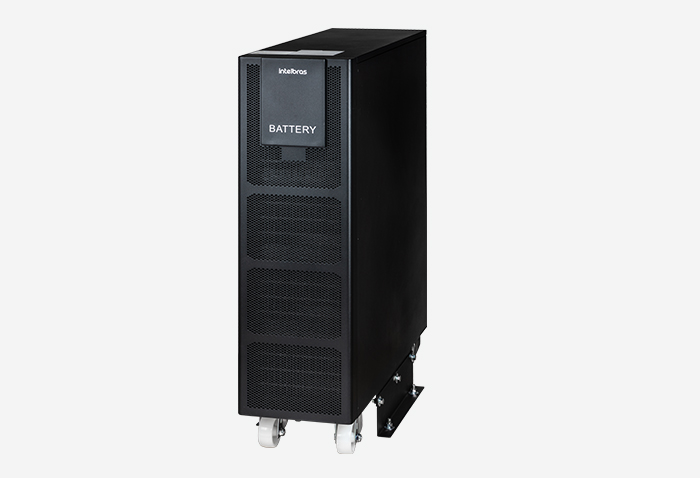

Módulo Intelbras MB 6409 384V TW 126A
Referência MB 6409 384V TW 126A
Planeje a reserva de energia do seu UPS compatível com o Intelbras MB 6409 384V TW 126A. O módulo torre reúne 64 baterias VRLA de 12 V e 9 Ah, com capacidade total declarada de 18 Ah. A Energia Extra avalia a carga, a expansão e as condições de instalação com você.
- Tensão nominal
- ±192 Vcc
- Capacidade do módulo
- 18 Ah
- Baterias
- 64 × 12 V / 9 Ah
- Expansão
- Até 5 módulos
Não foi possível carregar a foto deste produto.Uma reserva para a continuidade da operação
A autonomia depende da carga, do nobreak e das condições das baterias. Envie o modelo completo do equipamento, os módulos já instalados e o tempo que deseja mantê-lo funcionando. A Energia Extra avalia o conjunto com você antes de preparar a proposta.
Identifique a configuração elétrica
A ficha informa tensão nominal de ±192 Vcc, cabos positivo, negativo e neutro e 64 baterias de 12 V e 9 Ah. A capacidade declarada do módulo é 18 Ah. A conexão do banco deve seguir a documentação do nobreak e do módulo exatos.
Proteção e expansão descritas por componente
O conjunto utiliza dois disjuntores de 63 A, curva C, e conectores de engate rápido de 120 A. A ficha permite até cinco módulos em paralelo por UPS compatível. A quantidade escolhida também considera os módulos já instalados e o objetivo de autonomia.
Planeje o local desde o início
O gabinete torre mede 300 × 1250 × 785 mm, na ordem largura, altura e profundidade, e tem peso líquido de 221 kg. Considere o espaço, as condições de apoio e o acesso para manutenção. A operação é declarada entre 0 e 40 °C, com umidade de até 95%, sem condensação.
O que este modelo oferece
Espaço previsto desde o início
Veja as dimensões e o peso para organizar o local de instalação e o acesso para manutenção.
Tempo de funcionamento sob medida
A quantidade de módulos e a carga entram no cálculo da autonomia. Conte quanto tempo você precisa ganhar.
Características técnicas
Baterias e conexão
| Tensão nominal | ±192 Vcc |
|---|---|
| Capacidade do módulo | 18 Ah |
| Baterias internas | 64 unidades de 12 V / 9 Ah |
| Arranjo declarado na ficha | 2 × ±16; total de 64 baterias |
| Tipo de baterias | Chumbo-ácido seladas, reguladas por válvula (VRLA) |
| Cabos | Positivo, negativo e neutro |
| Conexão de saída | Conectores de engate rápido de 120 A para conexão ao nobreak e a outro módulo em paralelo |
| Quantidade máxima por UPS | Até 5 módulos em paralelo; conforme a referência compatível |
| Disjuntores | 2 × 63 A — curva C |
Gabinete e ambiente
| Formato | Torre |
|---|---|
| Gabinete | Metálico |
| Dimensões (L × A × P) | 300 × 1250 × 785 mm |
| Peso líquido | 221 kg |
| Temperatura de operação | 0–40 °C |
| Umidade de operação | 0–95%, sem condensação |
Garantia declarada na ficha
| Garantia — campo UPS | 24 meses, condicionados à aquisição, instalação e serviços por parceiros especializados autorizados; demais condições no termo do fabricante |
|---|---|
| Garantia das baterias | 12 meses; consultar o termo do fabricante |
Referências e dimensionamento do conjunto
| Autonomia | A definir conforme o nobreak, a carga e a configuração |
|---|
Confira se é o módulo para o seu nobreak
Compare a referência completa da etiqueta com a relação abaixo. Se tiver dúvida, mande uma foto para a gente conferir.
| 4820132 | DNB 20KVA-3PH-380V-FF-TW |
|---|---|
| 4820133 | DNB 20KVA-3PH-380V-FF-TW-SB |
| 4820195 | DNB 30KVA-3PH-380V-TF-TW |
| 4820198 | DNB 30KVA-3PH-380V-TF-TW-SB |
| 4820134 | DNB 40KVA-3PH-380V-TF-TW |
| 4820130 | DNB 40KVA-3PH-380V-TF-TW-SB |
Vamos conferir o que você precisa?
Mande sua lista de equipamentos, a tensão disponível e o tempo que gostaria de mantê-los ligados. Se não souber algum dado, começamos com o que você já tem.
Quais nobreaks são indicados na ficha?
A ficha v3 relaciona os seis códigos de UPS de 20, 30 e 40 kVA apresentados na tabela de compatibilidade desta página, em versões TW e TW SB. A referência completa deve coincidir com o equipamento do projeto.
A proteção é feita por um disjuntor de 126 A?
A ficha declara dois disjuntores de 63 A, curva C. Os conectores de saída têm corrente declarada de 120 A. Esses dados identificam componentes diferentes.
Qual é o limite de expansão?
Até cinco módulos em paralelo por UPS compatível, conforme a ficha própria. A quantidade e as conexões devem ser dimensionadas para o equipamento exato.
A capacidade do módulo é a soma dos Ah das 64 baterias?
A capacidade declarada para o módulo é 18 Ah. Cada uma das 64 baterias internas tem 12 V e 9 Ah. Para escolher o conjunto, considere o barramento e a configuração informados pelo fabricante.
Qual é a autonomia?
A autonomia depende da carga, do nobreak e das condições das baterias. Envie o modelo completo do equipamento, os módulos já instalados e o tempo que deseja mantê-lo funcionando. A Energia Extra avalia o conjunto com você antes de preparar a proposta.
