Unidade de Bypass Automático Externo c/DPS
Referência 94.C4.000021
Inclua o bypass no planejamento da alimentação dos equipamentos. A Unidade de Bypass Automático Externo NHS com DPS reúne comando externo, disjuntor de proteção e indicação dos estados Normal e Bypass. A Energia Extra ajuda a conferir a integração com o nobreak e os limites do conjunto.
- Potência contínua
- 1200 W
- Comando
- Externo
- Função
- Bypass automático com DPS
Não foi possível carregar a foto deste produto.
Não foi possível carregar esta foto.
Não foi possível carregar esta foto.Bypass integrado ao planejamento da energia
A unidade utiliza comando externo e indica por LEDs os estados Normal e Bypass. A escolha deve considerar a integração com o nobreak e com o circuito atendido, para que a configuração corresponda ao funcionamento previsto no projeto.
Potência e conexões com limites próprios

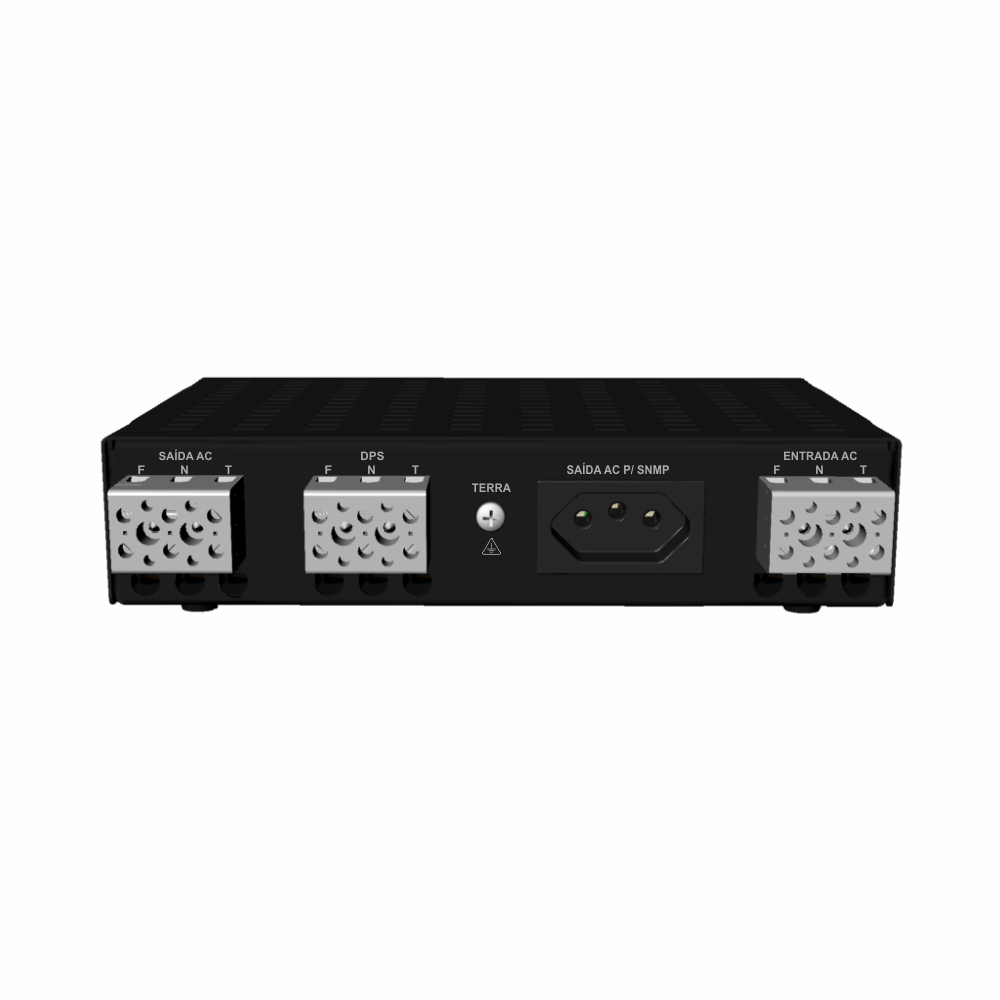

A ficha declara 1200 W de potência nominal e contínua, 1320 W de pico e corrente máxima de saída de 20 A. Entrada e saída utilizam borneiras. Esses parâmetros devem ser avaliados em conjunto; a corrente máxima não substitui o limite de potência declarado.
Proteção e recursos previstos no fornecimento
O conjunto inclui DPS e disjuntor para proteção contra sobrecarga e curto-circuito. A ficha também relaciona uma tomada para conexão de unidade de gerenciamento SNMP ou GPRS. Informe a necessidade de monitoramento para que a proposta identifique a unidade e as conexões necessárias.
Conheça esta configuração
| Função | Bypass automático externo com DPS |
|---|---|
| Comando | Externo |
| Potência nominal | 1200 W |
| Potência contínua | 1200 W |
| Potência de pico | 1320 W |
| Faixa de entrada — ficha | 0 a 270 V |
| Conexão de entrada | Borneira |
| Tensão máxima de operação — ficha | 270 V |
| Faixa de tensão de saída em rede — ficha | 0 a 270 V |
| Conexões de saída | Borneira |
| Corrente máxima de saída | 20 A |
| Tomada para unidade de gerenciamento | 1 tomada; conexão de unidade SNMP ou GPRS indicada na ficha |
| Conexões para o nobreak | Tomada e plugue NBR |
| Proteção da entrada | Disjuntor contra sobrecarga e curto-circuito |
| Dispositivo de proteção contra surtos | DPS incluído |
| Tensão de operação contra surtos — ficha | 1200 V |
| Sinalização de estado | LEDs Normal e Bypass |
| Gabinete | Aço carbono 1020 |
| Espessura do gabinete | 1,20 mm |
| Cor e acabamento | Preta, com pintura epóxi anticorrosiva |
| Ventilação | Furações na tampa e no fundo; sem ventilação forçada |
| Apoio | Pezinhos embutidos no gabinete |
| Dimensões (C × L × A) | 210 × 215 × 55 mm |
| Peso líquido | 1,98 kg |
| Temperatura de operação | 0 a 60 °C |
| Umidade declarada | 0 a 100% |
Com qual equipamento você vai usar este item?
Informe o modelo completo do equipamento e o que precisa acrescentar ou substituir. Uma foto da etiqueta e das conexões ajuda a esclarecer a aplicação antes da cotação.
Como é apresentado o acionamento do bypass?
O produto é identificado como bypass automático externo e a ficha informa comando externo. A integração e a configuração de funcionamento precisam ser conferidas para o nobreak e o circuito do projeto.
Qual é a potência contínua?
A ficha declara potência nominal e contínua de 1200 W e potência de pico de 1320 W. Também informa corrente máxima de saída de 20 A, que deve ser considerada junto aos demais limites.
A unidade de gerenciamento está incluída?
A ficha relaciona uma tomada para conexão de unidade SNMP ou GPRS. Esse registro confirma a conexão prevista; a composição da proposta deve identificar a unidade de gerenciamento quando ela fizer parte do fornecimento.
Como interpretar os valores de tensão da ficha?
O documento apresenta faixa de entrada e de saída em rede de 0 a 270 V, e tensão máxima de operação de 270 V. O valor de 1200 V pertence ao campo de proteção contra surtos. A tensão de trabalho do conjunto deve ser definida na avaliação da instalação.
A ficha informa tempo de transferência?
A ficha consultada não declara tempo de comutação. Não use os tempos da linha QuadCom como referência para esta unidade. Confirme o requisito dos equipamentos na avaliação do conjunto.
