NHS · Chaves ATS

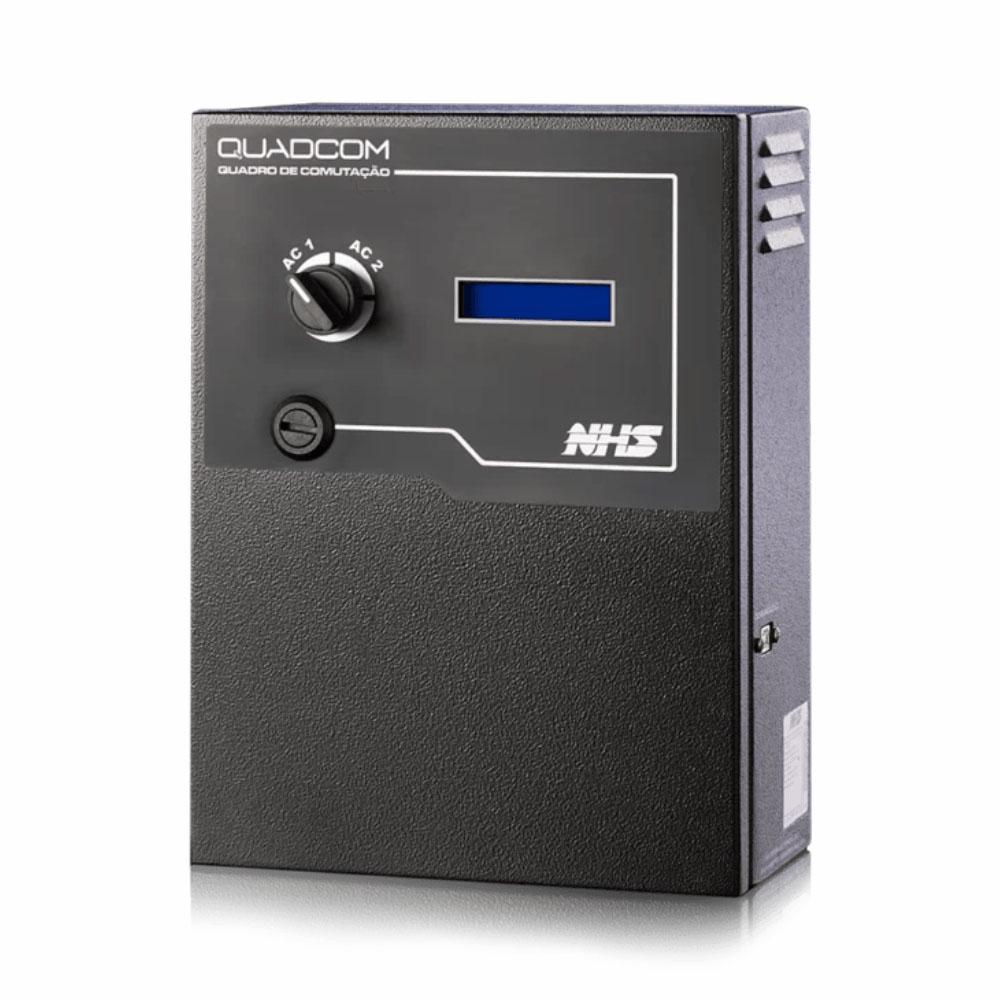

Quadro de Comutação Automático QuadCom 50A
Referência 94.C4.000050
Planeje a transferência entre as alimentações da sua instalação. O NHS QuadCom 50 A reúne comutação automática, seleção frontal da rede preferencial e acompanhamento pelo display. A Energia Extra ajuda a definir a configuração elétrica e os itens necessários ao projeto.
- Corrente máxima de entrada
- 50 A
- Operação
- Automática
- Acompanhamento
- Display e USB
Não foi possível carregar a foto deste produto.
Não foi possível carregar esta foto.
Não foi possível carregar esta foto.Uma rede preferencial definida para a operação

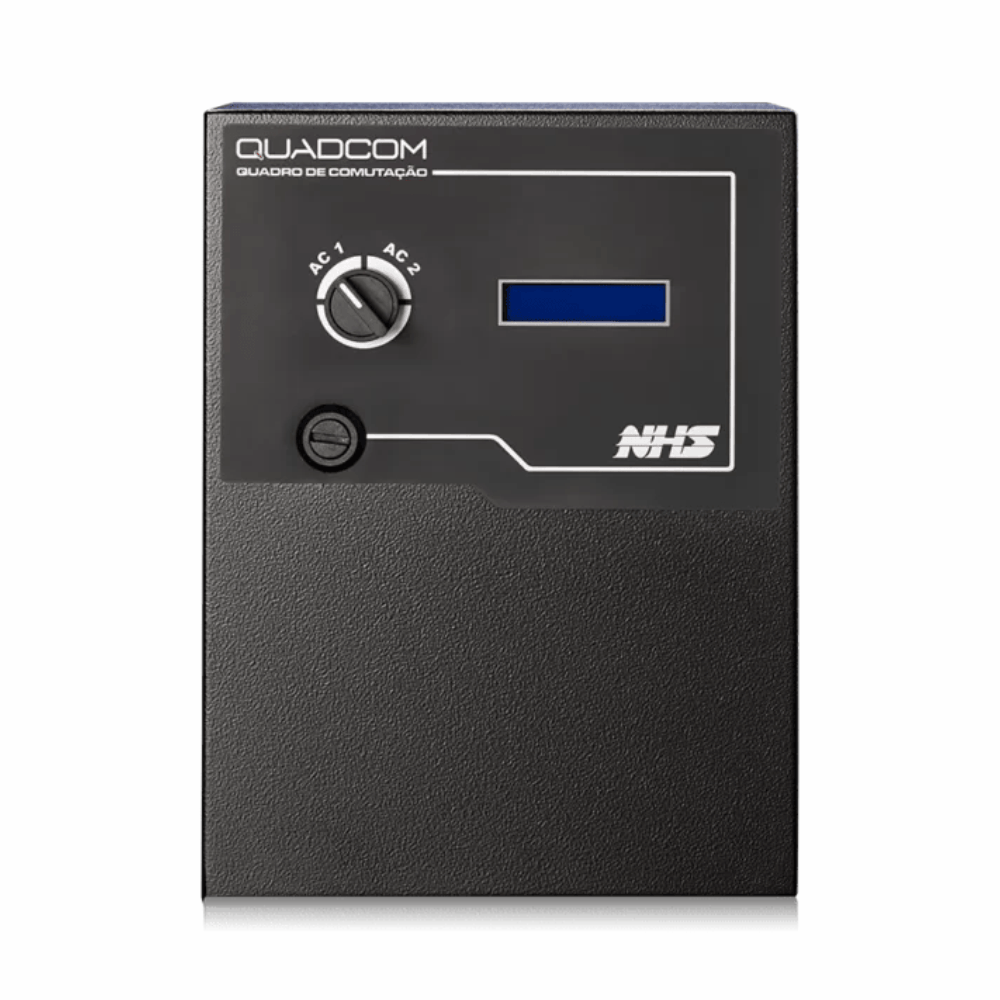

O botão frontal permite selecionar a rede preferencial. O display apresenta o modo de operação e os alertas, ajudando a equipe a acompanhar a alimentação das cargas e as condições indicadas pelo equipamento.
Configuração elétrica antes do fornecimento

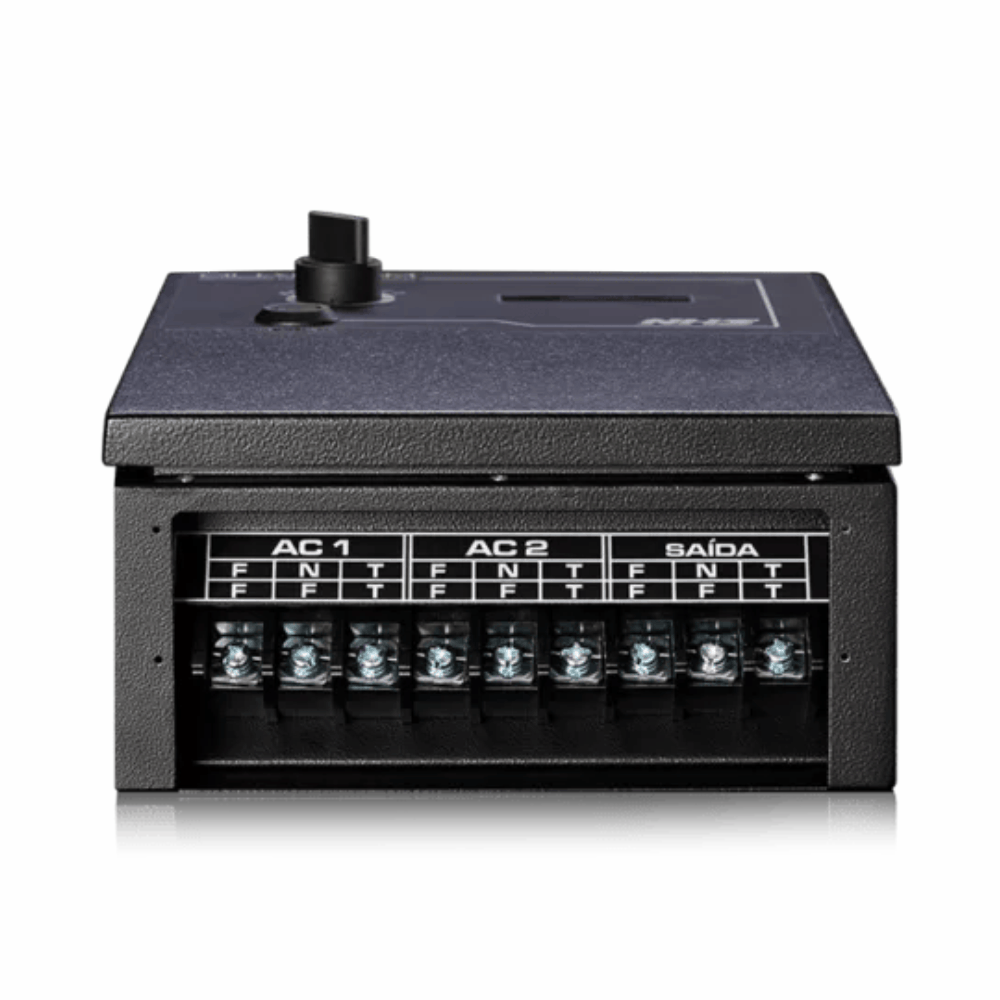

A ficha informa corrente máxima de entrada de 50 A, conexões por borneira e tensão de 120 V ou 220 V configurada por strap interno. Ela também relaciona a saída de 220 V como opcional sob consulta. A tensão do conjunto deve ficar identificada na proposta.
Recursos para acompanhar a instalação
O tempo de comutação declarado é de 2 a 16 ms. A ficha prevê proteção contra sobrecarga, curto-circuito e surtos, além de USB de série e software Monitor – QuadCom. Ethernet/SNMP é opcional sob consulta; sua necessidade depende da integração desejada.
Conheça esta configuração
| Função | Transferência automática de carga |
|---|---|
| Processamento | Microprocessado com DSP |
| Fases | Fase + neutro (FN) ou fase + fase (FF) |
| Entrada nominal | 120 V ou 220 V, configurável por strap interno |
| Faixa de entrada | 80 a 160 V ou 170 a 280 V |
| Frequência de entrada | 40 a 70 Hz |
| Conexão de entrada | Borneira |
| Corrente máxima de entrada | 50 A |
| Saída nominal | Conforme a tensão configurada pelo strap interno |
| Conexões de saída | Borneira |
| Tempo de comutação | 2 a 16 ms |
| Seleção da rede preferencial | Botão frontal |
| Sincronismo | Com ambas as entradas |
| Monitoração de rede e potência | True RMS |
| Sinalização visual | Display com modo de operação, alertas, desligamento, rede e potência |
| Indicação de defasamento | Indicação visual entre as redes de entrada |
| Alerta sonoro de potência excessiva | Apito intermitente até a retirada do excesso de carga |
| Proteção contra sobrecarga | Desligamento da saída com indicação no LCD frontal |
| Proteção contra curto-circuito | Desligamento da saída com indicação no LCD frontal |
| Proteção contra surtos | Varistores de óxido metálico entre fase/terra, neutro/terra e fase/neutro |
| Interface USB | Item de série |
| Interface Ethernet/SNMP | Opcional, sob consulta |
| Software de monitoramento | Monitor – QuadCom |
| Gabinete | Metálico, com tratamento anticorrosivo e pintura epóxi |
| Cor | Preta |
| Dimensões (C × L × A) | 316 × 230 × 140 mm |
| Peso líquido | 3,8 kg |
| Temperatura de operação | 0 a 40 °C |
| Umidade de operação | 0 a 95%, sem condensação |
| Ruído audível | Menor que 45 dBA a 1 m |
| Peso para transporte | 4,5 kg |
| Dimensões para transporte (L × A × P) | 285 × 180 × 365 mm |
| Saída de 220 V — campo Opcionais | Opcional, sob consulta, conforme a ficha |
Com qual equipamento você vai usar este item?
Informe o modelo completo do equipamento e o que precisa acrescentar ou substituir. Uma foto da etiqueta e das conexões ajuda a esclarecer a aplicação antes da cotação.
Como é escolhida a rede preferencial?
A ficha informa um botão frontal para selecionar a rede preferencial de operação. A transferência da carga é automática, nas condições previstas para o equipamento.
A saída de 220 V faz parte de qualquer fornecimento?
A ficha descreve configuração interna de 120 V ou 220 V e também lista a saída de 220 V como opcional sob consulta. A configuração que será entregue precisa estar definida na proposta.
O tempo de transferência é zero?
O fabricante declara comutação de 2 a 16 ms. Esse intervalo deve ser considerado na avaliação dos equipamentos atendidos.
A interface de rede está incluída?
A USB é de série. Ethernet/SNMP é opcional sob consulta e deve constar na proposta quando fizer parte da solução.
Documentação técnica: Solicite a ficha técnica à nossa equipe.
