NHS · Acessórios para energia solar

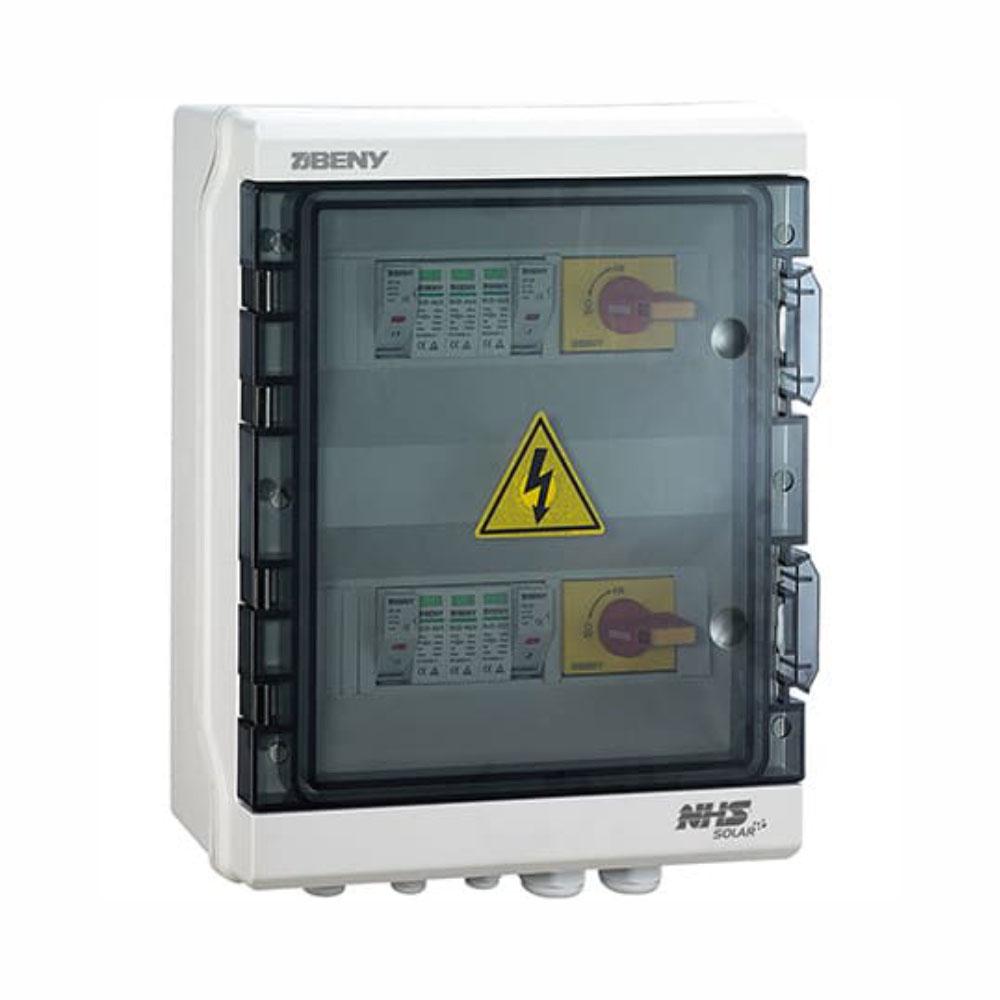

String Box NHS 2E-2S 1000V c/Porta-Fusível/Fusível e Chave Seccionadora
Referência 96.E0.200000
Organize dois percursos do arranjo fotovoltaico com as proteções previstas para cada configuração. A String Box NHS 2E-2S 1000 V reúne porta-fusível, fusível e chave seccionadora. A Energia Extra ajuda a conferir a distribuição das strings e os limites informados para o projeto.
- Entradas / saídas
- 2 / 2
- Corrente máxima por campo MPPT
- 15 A
- Tensão máxima de operação
- 1000 V
Não foi possível carregar a foto deste produto.Dois percursos definidos no projeto
A versão 2E-2S oferece duas entradas e duas saídas por borneiras. A ficha apresenta dois campos MPPT, com uma string e corrente máxima de 15 A em cada um. A tensão máxima de operação declarada é 1000 V.
Proteções para compor o circuito
A ficha inclui fusíveis fotovoltaicos, DPS tipo II e seccionadora de 32 A na parte CC, além de indicação por LED para fusível aberto. O valor da seccionadora deve ser considerado junto aos limites individuais dos circuitos informados.
Dimensões e ambiente conferidos antes da escolha
O gabinete em policarbonato/ABS mede 302 × 373 × 131 mm, na ordem comprimento, largura e altura, e tem grau de proteção IP65. A equipe confere o espaço e as condições da instalação junto à configuração dos módulos e do inversor.
Conheça esta configuração
| Entradas / saídas | 2 / 2 |
|---|---|
| Tipo de conector | Borneiras |
| Tensão máxima de operação | 1000 V |
| Quantidade de MPPTs — campo da ficha | 2 |
| Número de strings MPPT 1 | 1 |
| Corrente máxima MPPT 1 | 15 A |
| Número de strings MPPT 2 | 1 |
| Corrente máxima MPPT 2 | 15 A |
| Chave seccionadora CC | Sim, 32 A |
| Proteção de sobretensão CC | DPS tipo II |
| Proteção de sobrecorrente CC | Fusível fotovoltaico |
| Proteção contra curto-circuito | Fusíveis fotovoltaicos |
| Corrente máxima de pico de surto | 40 kA |
| Tensão de operação contra surtos | 1 kV |
| Sinalização | Indicação por LED de fusível aberto |
| Componentes | Porta-fusível, fusível e chave seccionadora |
| Gabinete | Policarbonato / ABS |
| Cor | Gabinete branco; tampa translúcida fumê |
| Dimensões (C × L × A) | 302 × 373 × 131 mm |
| Peso líquido | 4,28 kg |
| Temperatura de operação | -20 a 60 °C |
| Umidade declarada | 99% |
| Altitude declarada | 2000 m |
| Grau de proteção | IP65 |
Vamos completar o seu projeto solar?
Envie os modelos dos equipamentos e as informações elétricas disponíveis no projeto. A equipe confere a aplicação deste item e os requisitos da instalação antes de preparar a proposta.
Como a ficha distribui as strings?
O documento apresenta duas entradas e duas saídas, com uma string no campo MPPT 1 e uma no MPPT 2. A corrente máxima declarada é 15 A em cada campo.
Posso considerar os dois circuitos como uma saída única de 30 A?
A ficha informa 15 A para MPPT 1 e 15 A para MPPT 2. Os limites se aplicam aos circuitos individualmente. A ficha não confirma uma saída única de 30 A.
Quais componentes de proteção estão previstos?
A ficha relaciona porta-fusível, fusível fotovoltaico, chave seccionadora de 32 A na parte CC e DPS tipo II. Também há indicação por LED de fusível aberto.
O que conferir na proposta?
Informe a configuração do arranjo fotovoltaico e do inversor, as tensões, correntes e o local de instalação. A equipe confere os limites de cada percurso e a composição necessária.
Documentação técnica: Solicite a ficha técnica à nossa equipe.
