NHS · Acessórios para energia solar

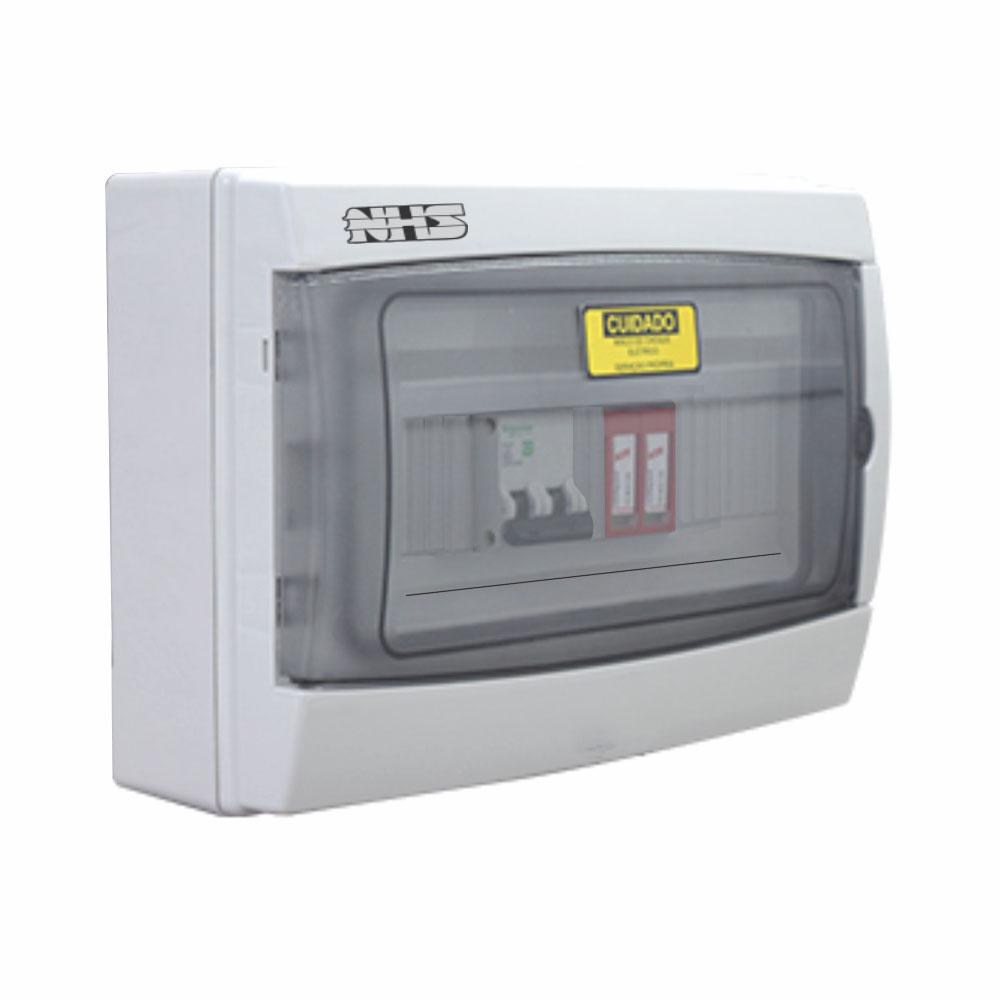

Quadro de Distribuição QDCA-BIF-32A-2P
Referência 96.E3.003200
Organize a distribuição e as proteções do circuito no seu projeto solar. O NHS QDCA-BIF-32A-2P reúne conexões por borneiras e disjuntor de 32 A em gabinete IP65. A Energia Extra ajuda a conferir a configuração de tensão e os requisitos da instalação.
- Corrente máxima de entrada e saída
- 32 A
- Entrada e saída
- 127 / 220 V
- Grau de proteção
- IP65
Não foi possível carregar a foto deste produto.Distribuição considerada junto com o circuito
O quadro utiliza borneiras na entrada e na saída, com corrente máxima de 32 A em cada lado e frequência de 60 Hz. Esses dados ajudam a conferir sua adequação ao circuito previsto no projeto.
Proteções identificadas para a escolha
A ficha informa disjuntor de 32 A para sobrecarga e curto-circuito. Na proteção contra surtos, apresenta corrente de pico de 40 kA e tensão de operação de 275 Vac. São parâmetros de proteção, distintos da entrada e da saída de 127/220 V.
Configuração e espaço de instalação
As configurações declaradas são F+N+PE ou F+F+PE. O gabinete tem grau de proteção IP65, cor cinza e tampa translúcida fumê. A Energia Extra ajuda a conferir as condições do local e a composição necessária ao fornecimento.
Conheça esta configuração
| Entrada nominal | 127 / 220 V |
|---|---|
| Frequência de entrada | 60 Hz |
| Conexão de entrada | Borneiras |
| Configuração | F+N+PE / F+F+PE |
| Corrente máxima de entrada | 32 A |
| Saída nominal | 127 / 220 V |
| Frequência de saída | 60 Hz |
| Conexão de saída | Borneiras |
| Corrente máxima de saída | 32 A |
| Proteção contra sobrecarga | Disjuntor de 32 A |
| Proteção contra curto-circuito | Disjuntor de 32 A |
| Corrente máxima de pico de surto | 40 kA |
| Tensão de operação contra surtos | 275 Vac |
| Cor | Gabinete cinza; tampa translúcida fumê |
| Dimensões (C × L × A) | 117 × 235 × 217 mm |
| Peso líquido | 1,57 kg |
| Grau de proteção | IP65 |
| Peso para transporte | 1,70 kg |
Vamos completar o seu projeto solar?
Envie os modelos dos equipamentos e as informações elétricas disponíveis no projeto. A equipe confere a aplicação deste item e os requisitos da instalação antes de preparar a proposta.
Quais são as tensões e correntes declaradas?
A ficha informa 127/220 V na entrada e na saída, frequência de 60 Hz e corrente máxima de 32 A em cada lado. A configuração precisa corresponder ao circuito da instalação.
Quais proteções aparecem na ficha?
Há disjuntor de 32 A para sobrecarga e curto-circuito. A ficha também declara, para a proteção contra surtos, corrente de pico de 40 kA e tensão de operação de 275 Vac.
Como são feitas as conexões?
A entrada e a saída utilizam borneiras. A ficha apresenta as configurações F+N+PE e F+F+PE; a equipe confere qual corresponde ao projeto.
O que considerar no local de instalação?
Confira o espaço para o gabinete e as condições do ambiente. O grau de proteção declarado é IP65, e as dimensões são 117 × 235 × 217 mm, na ordem comprimento, largura e altura.
Documentação técnica: Solicite a ficha técnica à nossa equipe.
