Dupla conversão online e saída senoidal, com potência contínua de 10 kW declarada na ficha.
NHS · Online trifásico
Expert OL GIII 10 kVA — 380 V
Referência 92.T1.103800
Planeje a continuidade da sua operação com o NHS Expert OL GIII trifásico de 10 kVA, versão 380 V. A dupla conversão e o bypass automático e manual fazem parte desta configuração. A Energia Extra ajuda você a conferir a rede, as cargas e o banco externo de baterias antes de definir o conjunto.
- Potência
- 10 kVA / 10 kW
- Entrada e saída
- 380 V
- Tecnologia
- Dupla conversão
- Fornecimento
- Sem baterias
Comece pela tensão da instalação
Esta referência utiliza entrada e saída de 380 V, com 220 V de fase. A entrada é trifásica em estrela. Antes de escolher, confira a rede disponível e os requisitos das cargas. A Energia Extra ajuda você a reunir essas informações e avaliar a versão correspondente à instalação.
Entenda potência e continuidade
A ficha declara 10 kVA e 10 kW contínuos, com fator de potência de saída 1. A tecnologia online de dupla conversão alimenta a saída por retificação e inversão. O bypass automático e manual também integra o equipamento; seus limites temporários são apresentados separadamente dos limites do modo online.
Planeje o banco de baterias e a recarga
O nobreak é fornecido sem baterias. A ficha identifica o sistema de baterias em 288 Vcc (+144 V / −144 V), capacidade de 17 a 120 Ah e ajuste de recarga por capacidade, com referência de 0,1C. A autonomia depende da carga e da composição do banco; o tempo de recarga informado não representa tempo de funcionamento.
Defina o conjunto com orientação
Envie a relação de equipamentos, a tensão da rede e o tempo de autonomia desejado. Podemos avaliar esses dados junto ao espaço e à instalação. O nobreak acompanha placa Ethernet para integrar o monitoramento à sua operação. O cabo USB também está previsto; o banco de baterias e os demais itens ficam detalhados na proposta.
O que este modelo oferece
Acompanhamento da operação
Display touch-screen e concentrador de eventos para acompanhar condições e registros do equipamento.
Banco definido para a necessidade
Fornecido sem baterias. A carga e a autonomia desejada orientam a avaliação do banco externo.
Características técnicas
Potência e tecnologia
| Potência nominal | 10.000 VA (10 kVA) |
|---|---|
| Potência contínua | 10.000 W (10 kW) |
| Fator de potência de saída | 1 |
| PFC declarado | 0,99 |
| Potência mínima declarada | 100 W, no campo Potência da ficha; distinta do sensor de desligamento por carga mínima |
| Tecnologia | Online de dupla conversão |
| Forma de onda | Senoidal pura com controle digital |
| Transformador | Não possui transformador |
Entrada
| Tensão nominal de entrada | 380 V (220 V de fase) |
|---|---|
| Configuração de entrada | Trifásica Y (estrela), com balanceamento de carga nas três fases de entrada |
| Faixa de entrada | −20% a +15% em relação à tensão nominal |
| Frequência de entrada | 47–63 Hz |

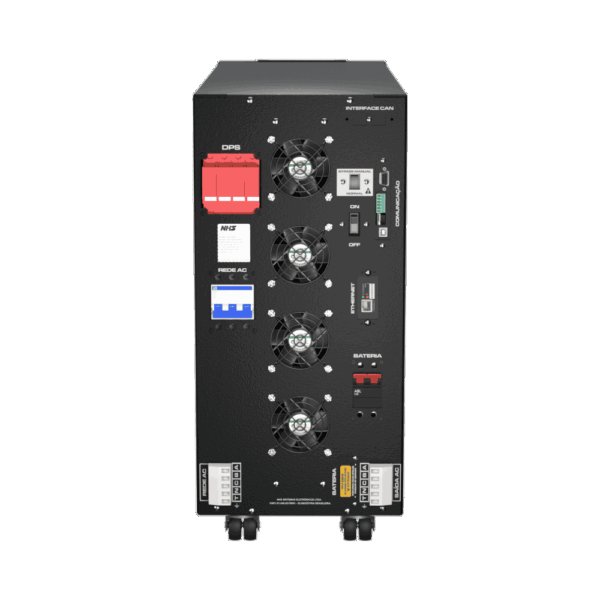

| Conexão de entrada | Borneira (barra de terminais) |
| Corrente máxima de entrada | 16 A, conforme campo da ficha |
Saída e bypass
| Tensão nominal de saída | 380 V (220 V de fase) |
|---|---|
| Conexão de saída | Borneira (barra de terminais) |
| Corrente máxima de saída | 16 A, conforme campo da ficha |
| Frequência de saída | Acompanha a frequência da rede de entrada; configurável, conforme ficha |
| Distorção harmônica na tabela | THD ≤2% com carga linear |
| Fator de crista | 3:1 |
| Regulação dinâmica | ≤3% |
| Regulação estática | ≤1% |
| Tempo de transferência | Zero, conforme campo da ficha |
| Rendimento a plena carga em rede | 92%, em dupla conversão |
| Rendimento a plena carga no inversor | 92%, em dupla conversão |
| Bypass | Automático e manual |
Baterias e recarga
| Fornecimento de baterias | Sem baterias; não possui baterias internas |
|---|---|
| Tensão de operação do sistema de baterias | 288 Vcc (+144 V / −144 V), conforme campo Bateria da ficha |
| Faixa de capacidade declarada | 17–120 Ah |
| Ajuste da corrente de recarga | Configurável conforme a capacidade da bateria, com referência de 0,1C |
| Corrente máxima de recarga | 24 A; limite do carregador, não ajuste indicado para qualquer banco |
| Tempo de recarga declarado | Inferior a 10 horas; a ficha não detalha as condições do banco usado como referência |
| Estágios de recarga | Carga, equalização e flutuação |
| Partida sem rede (DC Start) | Sim, com as baterias carregadas, conforme nota 1 |
Proteções e sinalização
| Proteção de entrada | Disjuntor; corrente nominal do disjuntor não informada na ficha |
|---|---|
| Proteções declaradas | Sobrecarga e curto-circuito na saída; sub e sobretensão; sub e sobrefrequência da rede; descarga profunda e sobrecarga da bateria; sobreaquecimento no inversor; surtos da rede |
| Rearme após proteção | Até três tentativas temporizadas: 60 s, 2,5 min e 5 min, conforme a ficha |
| Desligamento por carga mínima | No modo bateria, após 240 min com potência inferior a 160 W; condição do sensor, distinta do campo Potência mínima |

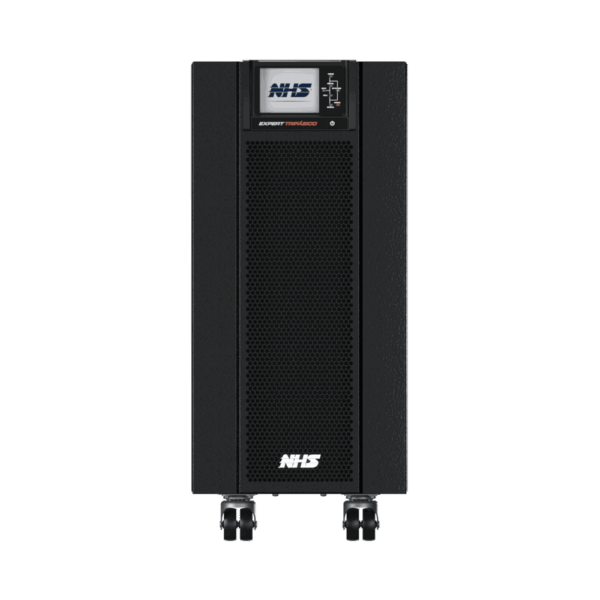

| Painel de acompanhamento | Display gráfico touch-screen com informações da rede, bypass, bateria, inversor e carga |
| Sinalização sonora | Pode ser habilitada ou desabilitada pelo menu de configuração |
Comunicação e acessórios
| Interfaces declaradas | USB, RS-232, RS-485 e Ethernet declaradas; placa Ethernet incluída. Demais interfaces conforme disponibilidade da configuração |
|---|---|
| Placa Ethernet | Incluída |
| Concentrador de eventos | COMEVENT: sim; registro de eventos e logs em cartão MicroSD, conforme a ficha |
| Recurso de cartão SD | Sim; esta declaração não foi tratada como confirmação de cartão físico incluso |
| Histórico e log de eventos | Sim |
| Log de dados | 5.760 registros por dia, com intervalo padrão de 15 segundos |
| Relógio de tempo real (RTC) | Sim |
| Protocolos declarados | SEC 2400; SNMP V1 e V2C (RFC-1628); Webserver HTTP; Modbus TCP; Modbus RTU; SMTP (e-mail); NTP (data/hora). Placa Ethernet incluída; demais interfaces conforme configuração |
| Acessório incluso declarado | Cabo USB |
Gabinete e instalação
| Dimensões (C × L × A) | 760 × 265 × 590 mm; comprimento × largura × altura |
|---|---|
| Peso líquido | 56,75 kg |
| Gabinete | Metálico, com tratamento anticorrosivo e pintura epóxi; cor preta |
| Movimentação e apoio | Rodízios e sapatas |
| Ventilação | Forçada, na traseira |
Ambiente e transporte
| Temperatura de funcionamento | 0–40 °C |
|---|---|
| Umidade | 0–95%, sem condensação |
| Ruído audível | Menor que 55 dBA, medido a 1 m |
| Dissipação térmica declarada | 3.000 BTU/h |
| Grau de proteção | IP20 |
| Peso para transporte | 72,75 kg |
| Dimensões para transporte (A × L × P) | 862 × 460 × 924 mm; altura × largura × profundidade |
Limites temporários de sobrecarga por modo
Os percentuais são os níveis de potência declarados na ficha. Os tempos variam entre online e bypass e não representam potência contínua de operação.
| Potência declarada | Modo online | Modo bypass |
|---|---|---|
| 110% | 20 s | 32 min |
| 120% | 10 s | 12 min |
| 130% | 7 s | 10 min |
| 140% | 5 s | 1 min 15 s |
| 150% | 4 s | 1 min |
| 200% | 2 s | 30 s |
| 300% | Não informado na ficha | 10 s |
Vamos conferir o que você precisa?
Mande sua lista de equipamentos, a tensão disponível e o tempo que gostaria de mantê-los ligados. Se não souber algum dado, começamos com o que você já tem.
Esta versão é de 380 V na entrada e na saída?
Sim. A ficha da referência 92.T1.103800 informa 380 V (220 V de fase) tanto na entrada quanto na saída. A entrada é trifásica Y (estrela). Confira a rede e os requisitos das cargas antes da escolha.
Qual é a potência contínua?
A ficha declara 10.000 W (10 kW) contínuos e 10.000 VA (10 kVA), com fator de potência de saída 1. Os limites de sobrecarga são temporários e não substituem essa potência nominal.
As baterias acompanham o nobreak?
Não. Esta referência é fornecida sem baterias e utiliza banco externo. A ficha declara sistema de 288 Vcc (+144 V / −144 V) e faixa de capacidade de 17 a 120 Ah. A configuração deve ser definida para o projeto.
O tempo inferior a 10 horas é a autonomia?
Não. Esse é o tempo de recarga informado na ficha, que não detalha as condições do banco usado como referência. A autonomia precisa ser avaliada a partir das cargas, do banco e das condições de operação.
Posso ajustar qualquer banco para recarga em 24 A?
A ficha informa 24 A como corrente máxima e orienta ajuste conforme a capacidade da bateria, com referência de 0,1C. O máximo do carregador não é um ajuste recomendado para todo banco; a configuração exige avaliação técnica.
O equipamento tem concentrador de eventos e Ethernet?
Sim. Este Expert trifásico acompanha placa Ethernet. A ficha também declara concentrador de eventos (COMEVENT), histórico e logs. Informe os requisitos do seu monitoramento para avaliar a integração e detalhar a configuração na proposta.
Por que aparecem 100 W e 160 W na ficha?
São campos distintos: 100 W constam em Potência mínima; o sensor de carga mínima descreve desligamento no modo bateria após 240 minutos com potência inferior a 160 W. São condições diferentes e devem ser avaliadas separadamente.
O que vem na cotação?
O modelo e a quantidade, o banco de baterias, as interfaces e os acessórios previstos, além dos prazos e condições de fornecimento. Assim, você consegue avaliar o conjunto antes de decidir.
