Instalação externa planejada
Gabinete metálico IP55, fixação em poste e condições de ambiente declaradas para orientar o projeto.
NHS · Outdoor

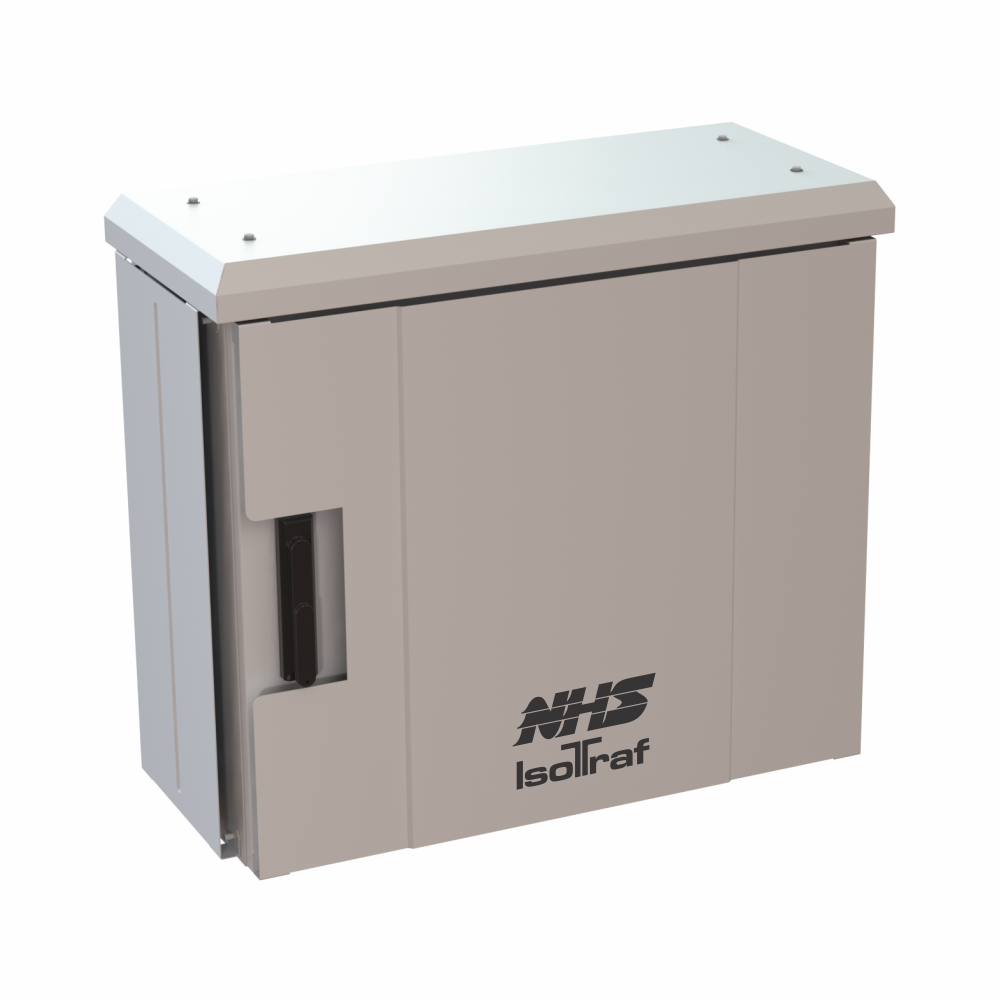

Isotraf PD Outdoor 600 VA
Referência 91.A5.006056
Planeje a continuidade dos equipamentos em áreas externas com o NHS Isotraf PD Outdoor 600 VA. Esta referência reúne saída senoidal, transformador isolador e configuração de quatro baterias de 58 Ah. A Energia Extra ajuda você a avaliar a carga, a tensão e as condições de instalação.
- Potência
- 600 VA / 600 W
- Entrada e saída
- 120 V ou 220 V
- Baterias
- 4×58 Ah / 12 V
- Gabinete
- IP55
A composição de baterias e os itens fornecidos são definidos na cotação.
Continuidade também nas áreas externas
O ambiente faz parte da escolha do nobreak. O gabinete IP55 e a fixação em poste atendem ao perfil Outdoor desta referência. Para planejar a instalação, avalie a exposição do local, a ventilação, o espaço para manutenção e a temperatura de funcionamento indicada na tabela.
Escolha a tensão para o seu projeto
A chave frontal seleciona 120 V ou 220 V, sempre com a mesma tensão nominal na entrada e na saída. O nobreak entrega 600 W contínuos e utiliza saída senoidal com transformador isolador. O bypass externo tem acionamento manual ou automático; seus limites de sobrecarga aparecem separados da potência contínua.
Entenda a configuração das baterias
A versão apresentada utiliza quatro baterias estacionárias de 58 Ah / 12 V, com sistema de 24 Vcc conforme a tabela de baterias. A equipe também pode avaliar a alternativa de duas baterias já prevista no atendimento, identificando a referência e os itens correspondentes na proposta. A quantidade, por si só, não define a ligação do banco.
Compare autonomia e tempo de recarga
Os tempos de autonomia abaixo são referências da ficha para esta configuração de quatro baterias. A duração no seu projeto depende da carga, das condições e do estado das baterias. A recarga de 12 a 18 horas é informada após descarga de 90%; esse período descreve a recuperação da carga das baterias.
Defina os detalhes com a Energia Extra
Envie a lista de equipamentos e o tempo que deseja mantê-los ligados. Com esses dados, avaliamos a configuração, a montagem e os recursos de monitoramento. Ethernet permanece como opcional, sob consulta. A proteção de entrada e os itens de fornecimento serão identificados na proposta.
O que este modelo oferece
Energia com configuração definida
Saída senoidal e transformador isolador, com seleção frontal de 120 V ou 220 V igual na entrada e na saída.
Autonomia avaliada com você
A ficha traz referências de duração para quatro baterias. Nossa equipe relaciona esses dados à carga e à rotina da sua operação.
Características técnicas
Potência e tecnologia
| Potência nominal | 600 VA |
|---|---|
| Potência contínua | 600 W |
| Potência de pico declarada | 720 W; valor de pico, sem duração informada neste campo |
| Fator de potência de saída | 1 |
| Potência mínima | Não possui, conforme a ficha |
| Tecnologia | Line Interactive senoidal |
| Forma de onda | Senoidal pura |
| Transformador | Isolador, com enrolamento em cobre |
| Estágios de regulação | 8 |
Entrada e seleção de tensão
| Tensão nominal de entrada | 120 V ou 220 V |
|---|---|
| Seleção de entrada e saída | Chave H-H frontal; 120 V / 120 V ou 220 V / 220 V, sempre com a mesma seleção |
| Faixa de entrada | 84–156 V / 176–270 V, respectivamente para as seleções de 120 V / 220 V |
| Frequência de entrada | 45–65 Hz |
| Fases | Monofásico |
| Conexão de entrada | Borneira |
Saída e bypass
| Tensão nominal de saída | 120 V ou 220 V; acompanha a seleção de entrada |
|---|---|
| Variação de saída em rede | −10% / +6% |
| Variação de saída no inversor | 120 V ±2% ou 220 V ±2% |
| Frequência de saída | 50/60 Hz; inversor adaptável à frequência da rede de entrada |
| Conexões de saída | 1 borneira e 1 tomada de 10 A, padrão NBR 14136 |
| Distorção harmônica | <10% |
| Regulação dinâmica | ≤5% em modo inversor |
| Regulação estática | ≤5% em modo inversor |
| Tempo de transferência | <4 ms; acionamento do inversor <0,8 ms |
| Rendimento a plena carga em rede | ≥85% |
| Rendimento a plena carga no inversor | ≥80% |
| Bypass | Externo, com acionamento manual ou automático |
Baterias e recarga
| Tensão do sistema | 24 Vcc; campo Tensão de operação da tabela de baterias |
|---|---|
| Banco de baterias | Estacionárias externas, livres de manutenção |
| Configuração desta referência | 4 baterias de 58 Ah / 12 V |
| Tempo de recarga | 12–18 h, autoajustável, após descarga de 90% |
| Estágios do carregador | Carga, equalização e flutuação |
| Partida sem rede (DC Start) | Sim, com a bateria carregada |
| Carga de bateria com o nobreak desligado | Não, conforme a tabela de opcionais |
Autonomia de referência
| Autonomia típica declarada | 234 min; a ficha não identifica a carga típica usada |
|---|---|
| Autonomia a meia carga | 353 min, como referência da ficha |
| Autonomia a plena carga | 151 min, como referência da ficha |
| Autonomia com carga de 120 W | 1.043 min, no gráfico da ficha |
| Autonomia com carga de 240 W | 462 min, no gráfico da ficha |
| Autonomia com carga de 360 W | 283 min, no gráfico da ficha |
| Autonomia com carga de 480 W | 199 min, no gráfico da ficha |
| Autonomia com carga de 600 W | 151 min, no gráfico da ficha |
Proteções e acompanhamento
| Sobrecarga a 110% | Transferência para bypass externo após 2,5 min em rede ou 37,5 s no inversor |
|---|---|
| Sobrecarga a 150% | Transferência para bypass externo após 50 s em rede ou 12,5 s no inversor |
| Proteções declaradas | Sobrecarga e curto-circuito na saída; sub e sobretensão e frequência da rede; descarga profunda e sobrecarga de bateria; aquecimento do inversor; surtos da rede e descarga atmosférica |
| Rearme após proteção | Automático, com até 3 tentativas temporizadas para sobrecarga, curto-circuito e temperatura |
| Religamento após retorno da rede | Automático |
| Painel de acompanhamento | LCD com condições de rede, bateria, carga e nobreak; indicação da potência consumida e necessidade de troca de bateria |
| Sinalização sonora | Alertas para proteção, potência excessiva, bateria descarregada e temperatura |
| Proteção de entrada | Confirmar a proteção na proposta |
Comunicação e recursos
| Histórico e registros | Histórico de eventos, log de dados e log de eventos: sim |
|---|---|
| Protocolos declarados | NHS, SEC 2400 e SNMP V1/V2C (RFC-1628); uso conforme a interface disponível |
| Software declarado | NHS CONTROL 4.0, Ether Utility e NHS 3.0; Windows e Linux |
| Recursos de software | Monitoramento centralizado, mapas, gráficos, relatórios exportáveis, notificações e configuração de parâmetros |
| Contato seco | Declarado Sim na seção Opcionais; detalhar na configuração fornecida |
| Engate rápido | Declarado Sim na seção Opcionais; detalhar na configuração fornecida |
| Interface RS-232 | Declarada Sim na seção Opcionais; verificar a disponibilidade no modelo, conforme nota 2 |
| Ethernet | Opcional, confirmar na proposta |
Gabinete, ambiente e transporte
| Dimensões (C × L × A) | 290 × 690 × 616 mm; comprimento × largura × altura |
|---|---|
| Peso líquido do conjunto | 101,9 kg; Outdoor, nobreak, 4 baterias e suporte de fixação |
| Gabinete e acabamento | Metálico, cinza, com pintura rica em zinco e acabamento em pó |
| Grau de proteção | IP55 |
| Fixação | Em poste cônico ou cilíndrico |
| Ventilação | Forçada |
| Temperatura de funcionamento | −10 a 55 °C |
| Umidade | 0–90%, sem condensação |
| Ruído audível | <55 dBA a 1 m |
| Peso para transporte | 120,28 kg |
| Embalagem do Outdoor (C × L × A) | 630 × 760 × 500 mm |
| Embalagem do nobreak (C × L × A) | 344 × 285 × 325 mm |
Vamos conferir o que você precisa?
Mande sua lista de equipamentos, a tensão disponível e o tempo que gostaria de mantê-los ligados. Se não souber algum dado, começamos com o que você já tem.
Qual é a potência contínua deste Outdoor?
A ficha declara 600 W contínuos e 600 VA, com fator de potência de saída 1. O campo de pico informa 720 W. Os tempos de sobrecarga são limites temporários e devem ser conferidos por modo de operação.
É possível escolher 120 V ou 220 V?
Sim. A chave H-H frontal seleciona 120 V ou 220 V. A seleção é a mesma para entrada e saída: 120 V / 120 V ou 220 V / 220 V.
Qual é o banco de baterias desta referência?
A referência 91.A5.006056 é a configuração de quatro baterias estacionárias de 58 Ah / 12 V. A tabela de baterias declara operação em 24 Vcc. O conjunto e sua instalação devem ser definidos na proposta técnica.
Os tempos de autonomia valem para qualquer instalação?
São referências publicadas para esta configuração de quatro baterias. Compare a carga dos seus equipamentos com os valores da tabela e avalie as condições e o estado das baterias. A autonomia do projeto precisa ser dimensionada.
A placa Ethernet acompanha o Outdoor?
Ethernet é opcional, sob consulta. Informe a necessidade de monitoramento para que a proposta identifique a interface e os itens de fornecimento.
O que preciso informar para receber uma proposta?
Envie os equipamentos que serão alimentados, a tensão disponível, o local de instalação e a autonomia desejada. A Energia Extra ajuda você a conferir os dados e detalhar baterias, montagem, proteção de entrada e acessórios.
Documentação técnica: Solicite a ficha técnica à nossa equipe.
